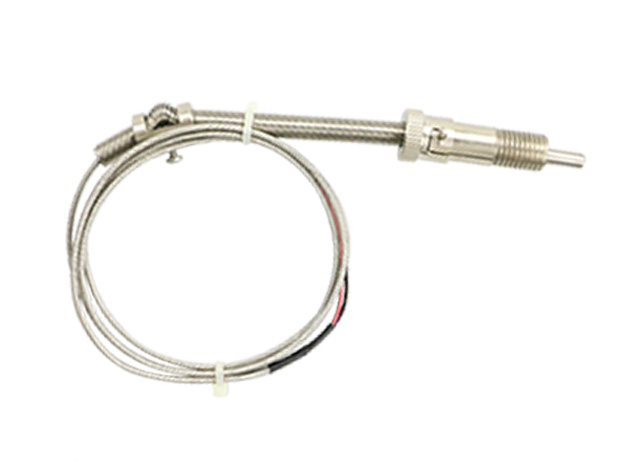

如何使用熱電偶溫度傳感器線測量溫度
2021-06-08 來源：www.www.jjjthw.com 次
如何使用
簡單地說，熱電偶在給定的應用中被用作測量溫度的裝置。熱電偶廣泛應用于從食品工業到航空和金屬加工等各個行業，作為確保工作場所安全和控制生產的一種手段。
熱電偶是由兩種不同金屬組成的傳感器，它們在傳感端連接在一起。有許多不同的熱電偶類型(j，k，r，n 等)。它們都有不同的金屬/合金組合，提供不同的溫度范圍和對溫度變化的反應
在熱電偶的傳感端，檢測溫度變化并產生毫伏值，該值與根據熱電偶中使用的不同合金的溫度差有關。這就給出了從參考端到傳感端的溫度變化值。
熱電偶絲是根據用于制造傳感器的合金的純度來分級的。它們可以分為三類:
延長等級: 稍低等級。這意味著合金不像熱電偶級電線那樣純凈。它被用作一根“延長”電纜，從傳感器開始連接到控制或測量室/設備，如 RKC 溫度控制器。它通常用于電纜在環境溫度低于200攝氏度或低于電纜絕緣額定值(如 PVC)的條件下運行。由于對于各種應用程序可能需要的長度，所以它具有成本效益。請注意，這種類型的導線絕對不應該用來代替熱電偶級導線。
補償電纜: 這種電纜使用不同于熱電偶合金的合金，但在有限的范圍內產生與實際熱電偶合金相當的毫伏信號。你會發現補償電纜安裝在合金或金屬熱電偶是昂貴的，使補償電纜更具成本效益的使用。你會經?？吹窖a償電纜用于 k 型安裝，而且由于這類應用中使用的合金成本較高，總是用于貴金屬或貴金屬安裝。
電線是絕緣的，顏色編碼，便于識別。zui常見的顏色編碼系統是 ANSI M96.1。這就是 維連所使用的易于識別的方法。要查看顏色圖表<<<請點擊這里。
電線絕緣的種類包括: PVC、尼龍、硅橡膠、聚四氟乙烯、聚全氟乙烯、玻璃纖維和其他高溫合成材料。絕緣是根據應用和所需的保護來確定的。電線的絕緣、防腐蝕和防止熱電偶電線短路是電線保護的重要環節。
如果您需要更多的信息或幫助，請與我們聯系，或者撥打18717811268 與我們的工程師聯系。
如果您需要更多的信息或幫助，請與我們聯系，或者撥打18717811268 與我們的工程師聯系。
