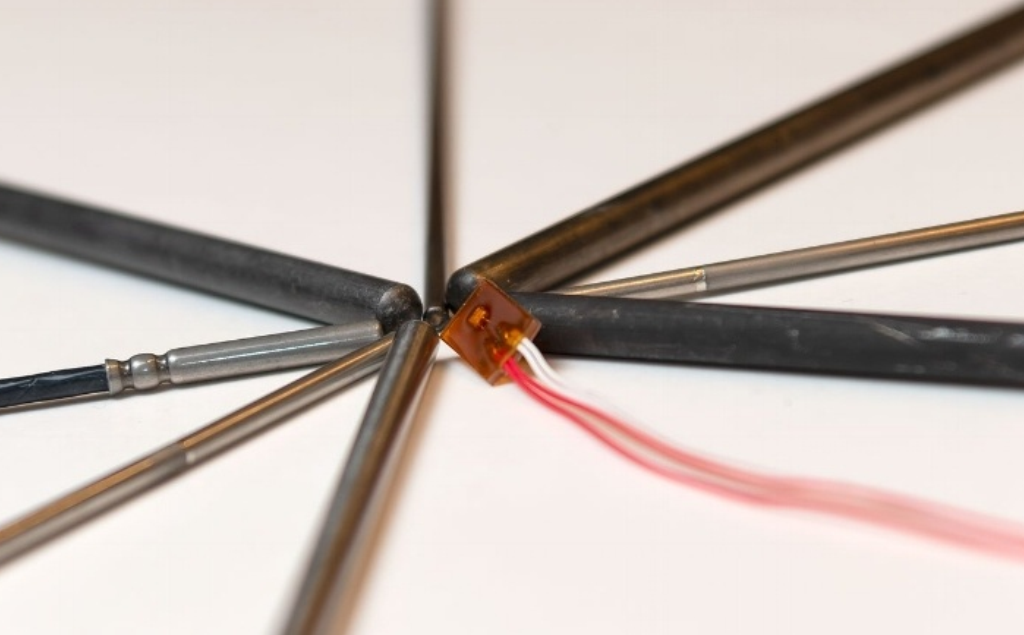

選擇 RTD溫度傳感器 還是熱電偶溫度傳感器？
選擇 RTD熱電偶 (TC) 和電阻溫度檢測器 (RTD) 是自動化和過程控制中使用zui廣泛的溫度傳感器。它們被嵌入在電機、閥門、渦輪機、軸承和許多其他設備中。大多數智能儀表，如流量計、壓力變送器和液位變送器，也有一個嵌入式溫度傳感器——用于校正主要測量變量或用于過程控制。
工作原理
熱電偶 由不同金屬的兩根導線，兩端-在過程（冷端）的外側基準點，并在結處測量（熱結）的點連接的。金屬對溫度變化的反應不同，并根據結之間的溫差（塞貝克效應）產生電動勢 (EMF) 電壓。甲 電阻溫度檢測器 是基于在一個金屬絲的電阻隨著溫度而增加的原理。
在這兩種情況下，傳感器都連接到經過校準的傳感器或信號調節器，以接受輸入電壓或電阻，計算正確的溫度，并將其作為 4-20 mA、mV 或數字信號輸出到自動化系統.
以上是非常基本的，在每個儀器課程中都有教授。但它提出了選擇傳感器時要考慮的第一個問題：如何將傳感器連接到傳感器、信號調節器或自動化系統？此類設備和系統本質上是電子的，需要安裝在合理安全的位置，遠離高溫。
TC 必須使用熱電偶延長線接線，與 TC 中使用的電線相同。例如，K 型 TC 使用一根鎳鉻線，該線在傳感結處連接到一根鎳-鋁鎳線。延長線必須是相同的成分，即一根鎳鉻絲和一根鎳鋁絲。一般來說，不鼓勵使用更長的延長線，因為這些延長線充當天線，使測量更容易受到電磁和射頻干擾。在處理長延長線時，成本也可能是一個問題，尤其是那些使用特殊材料（例如 R 型 TC）的延長線。在某些情況下，可以使用由具有與 TC 相似 EMF 特性的較便宜材料制成的補償電纜。
另一方面，維連RTD 可以使用標準電纜連接更遠的距離；然而，它們通常受到與自熱錯誤相關的問題的限制。在這兩種情況下，必須對延長線進行屏蔽以防止設備中的電噪聲。請注意，TC 延長線比 RTD 電纜更容易受到噪聲的影響。
溫度測量環境
溫度傳感通常在“不友好”的環境中進行，例如腐蝕性、氧化性或還原性氣氛，通常伴隨著劇烈的振動和電噪聲。選擇 RTD 或 TC 時，必須考慮環境。如果過程環境造成傳感器故障的風險很高，則應考慮使用適合過程環境的材料制成的熱套管。
振動- 繞線 RTD zui容易受到振動的影響。在高振動應用中，線繞 RTD 可能會因機械應力而失效，因此不應使用。薄膜 RTD 對振動的耐受性更高，但不如 TC，后者具有zui高的抗振性。
電噪聲- 如上所述，RTD 和 TC 的延長線都容易受到電噪聲的影響。在高噪聲環境中，延長線應進行護套、屏蔽、接地并盡可能短。RTD 是高噪聲環境中更好的選擇。
惡劣環境- 在處理惡劣環境時，請檢查 RTD 或 TC 傳感器制造商是否提供針對不利條件的保護。保護外殼中的繞線 RTD 非常堅固，并且不受大多數??環境問題的影響。為了提供額外保護，RTD 可以涂上全氟烷氧基 (PFA) 聚四氟乙烯，用于電鍍浴、高壓系統或類似應用。RTD 延長線可使用聚氯乙烯、PFA 或玻璃纖維絕緣材料進行保護。
維連TC，尤其是那些帶有金屬外殼的 TC，比 RTD 堅固得多，并且能夠更好地處理腐蝕性或氧化性環境。當使用暴露的 TC 結時，必須在惡劣的環境中特別小心。
TC 按類型分類，即 E、J、K、N、T、S、R 和 B 型。每種類型適用于從 -201°C 到 1700°C 的特定溫度范圍，每種類型的構造使其適用于各種環境：
●E型：適用于真空、惰性、輕度氧化或還原氣氛
●J 型：可以使用、暴露或未暴露，在缺乏游離氧的情況下
●K 型：通常需要金屬或陶瓷保護
●N 型：在存在硫的情況下抗氧化
●T型：可用于氧化或還原氣氛
●S、R、B 型：應始終使用陶瓷管、瓷輔助管和碳化硅或金屬外管根據條件進行保護
選擇 TC 或 RTD 的主要考慮因素
測量范圍： RTD 可以測量高達 1000°C 的溫度，但在 400°C 以上的溫度下很難從 RTD 獲得準確的測量值。TC 的測量溫度zui高可達 1700°C。普遍接受的規則是：對于低于 850°C 的溫度，使用 RTD 以確保準確性；對于高于 850°C 的溫度，請使用 TC。工業測量通常為 200°C 至 400°C，因此 RTD 可能是該范圍內的zui佳選擇。
響應時間：雖然兩個傳感器都能快速響應溫度變化，但 TC 更快。然而，在某些情況下，制造工藝允許生產響應時間大大縮短的薄膜 RTD。
尺寸： 兩個傳感器都相當小，直徑約為 0.5 毫米。如果安裝傳感器的空間有問題，請與供應商聯系以了解尺寸和安裝選項。
振動：通常，TC 比 RTD 對振動更不敏感。然而，在某些制造工藝中，可以生產出比標準 RTD 具有更高抗振性的薄膜 RTD。
自加熱： RTD 由非常細的線或非常細的涂層制成，需要來自電源的電壓 - TC 不需要電源。雖然所需的功率只有 1 mA 到 10 mA，但它會導致 RTD 中的鉑元素“升溫”，從而影響測量的準確性。如果使用長延長線，可能需要更多功率來克服電線中的電阻，從而增加自熱問題。
穩定性： RTD 的長期穩定性非常好，這意味著它的讀數將在很長一段時間內具有可重復性和穩定性。另一方面，TC 傾向于漂移。由于傳感元件的氧化、腐蝕和其他冶金特性的變化，TC 產生的 EMF 會隨時間發生變化。TC 漂移是不可逆的，需要一些措施來檢測它，例如軟件或測試環路電阻。
準確度：一般來說，RTD 比 TC 更準確。RTD 可以產生 0.1C 的精度，而 TC 通常只能精確到 1C。
雖然不是技術問題，但 TC 比 RTD 便宜得多，主要是因為生產成本較低。根據特定應用所需的傳感器數量，這可能是一個主要因素。
仔細選擇正確的溫度傳感技術對于確保zui佳性能、可靠性和成本效益至關重要。
為什么選擇 RTD 而不是熱電偶？
更好的精度和可重復性
– RTD 信號不易受噪聲影響
– 更好的線性度
– RTD 可以與發射器“匹配”（消除了互換性誤差）
– T/C 固有的 CJC 誤差；RTD的引線電阻誤差可以消除
更好的穩定性
– T/C 漂移不穩定且不可預測；RTD 的漂移可預測
- T/C 無法重新校準
更大的靈活性
– 不需要特殊的延長線
– 不需要小心冷端
為什么選擇熱電偶而不是 RTD？
更高溫度的應用
• 高于 1100°F
降低元素成本
• 考慮溫度點性能要求時成本相同
更快的響應時間
• 和工藝的響應時間相比微不足道
更堅固
• 構造技術產生極其堅固的 RTD

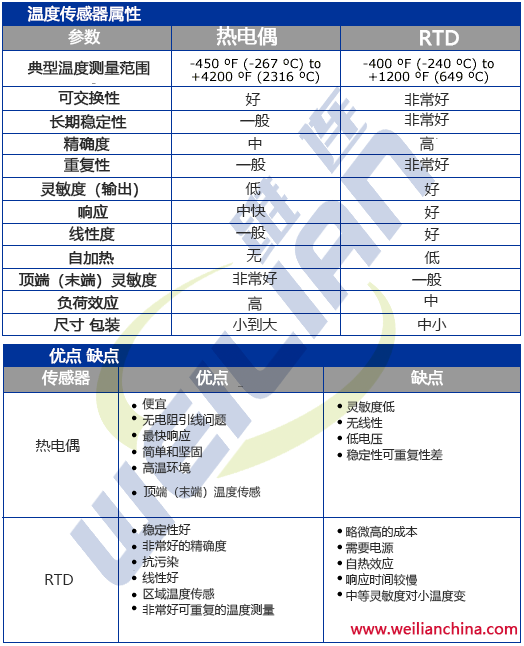

RTD 與熱電偶比較表
