使用環氧樹脂保護NTC熱敏電阻溫度傳感器
2021-10-13 來源：www.www.jjjthw.com 次
使用環氧樹脂保護 NTC保護 NTC 熱敏電阻溫度傳感器免受可能影響性能的損壞的一種常見方法是將它們封裝或封裝在環氧樹脂中。用于保護 NTC 熱敏電阻的化學特性存在于具有高介電強度和導熱性的工業級環氧樹脂中。
涂有環氧樹脂的NTC 熱敏電阻溫度傳感器表現為帶有兩個徑向引線的淚珠狀珠子。這些類型的 NTC 熱敏電阻溫度傳感器通常用于接近潮濕環境的應用。其中一些應用包括測量空氣流量和空氣溫度的醫療設備。環氧樹脂珠狀熱敏電阻還經常用于汽車行業，以監測和駕駛室的空調和座椅加熱。

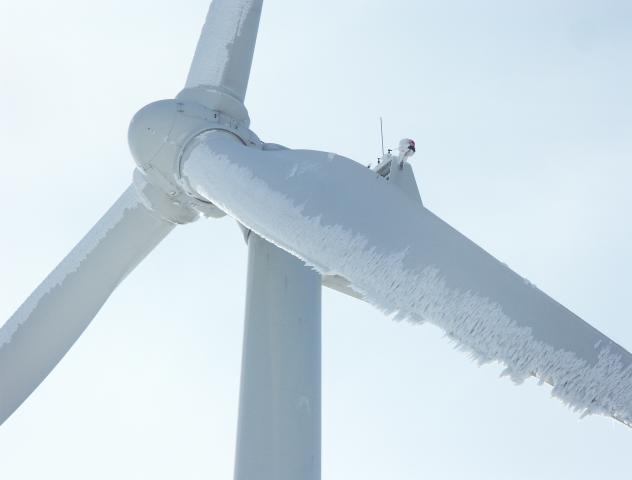

風力渦輪機等綠色能源在寒冷氣候下會遇到潛在的破壞性。冰雨或低于冰點溫度會導致葉片結冰，從而導致功率輸出降低和轉子負載增加。NTC 熱敏電阻溫度傳感器探頭監測和控制葉片溫度，以允許渦輪機的自動開/關控制快速響應。
防止 NTC 熱敏電阻直接接觸流體（例如水或油）至關重要。為此，使用導熱環氧樹脂作為密封劑，稱為“灌封”，將 NTC 熱敏電阻溫度傳感器密封在不銹鋼外殼中。這種環氧樹脂不僅可以保護 NTC 傳感器免受濕氣影響，還可以實現從被測介質到熱敏電阻傳感器的良好熱傳導。導熱環氧樹脂可在不降解的情況下提供操作效率。
不銹鋼傳感器探頭用于汽車行業中可以測量油溫車輛的發動機，油位和粘度，并且發動機的冷卻劑的溫度。另一種封裝在探頭組件中的 NTC 熱敏電阻是環形接線片探頭。該熱敏電阻組件用于測量表面溫度。
環形接線片熱敏電阻溫度傳感器探頭通常安裝在散熱器上以測量功率元件的工作溫度。它們也越來越多地用于鋰離子電池端子，以在充電和放電循環期間監控電池溫度，以提高效率和安全性。
|
|
  |
  |
  |
  |
  |
  |
|---|---|---|---|---|---|---|

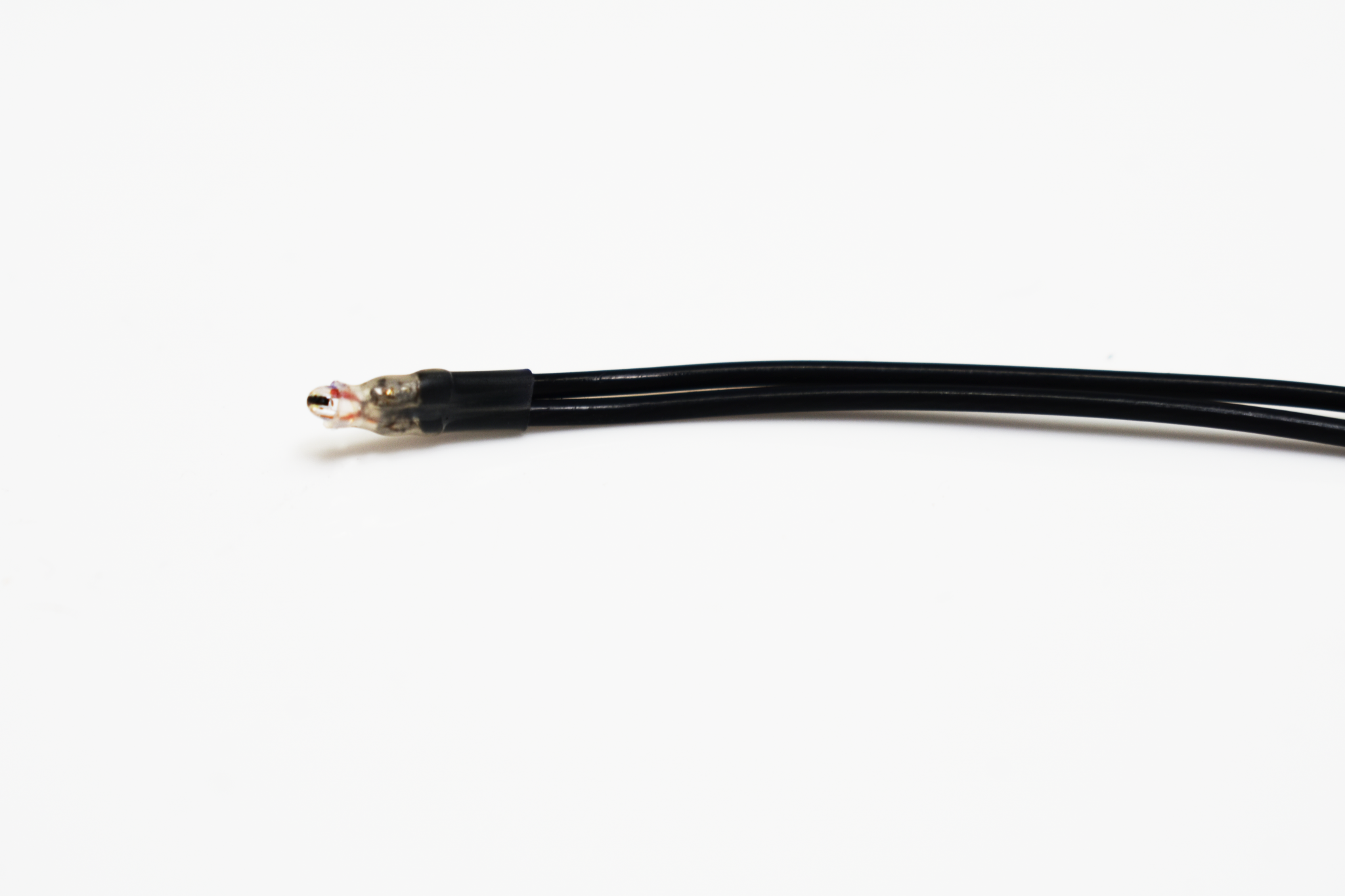

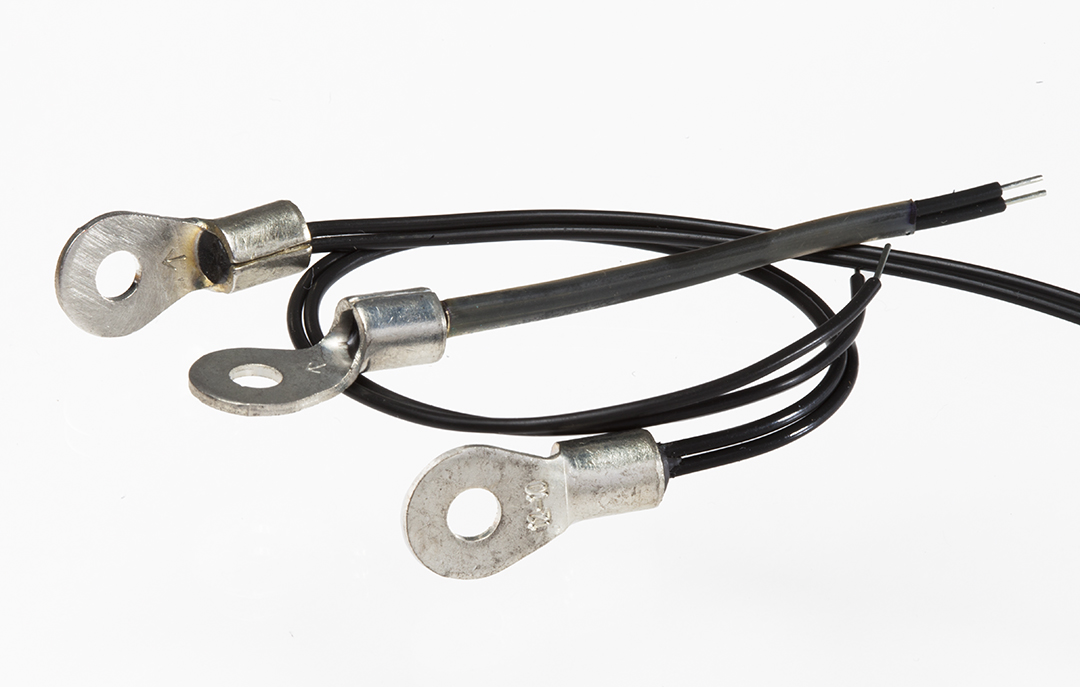

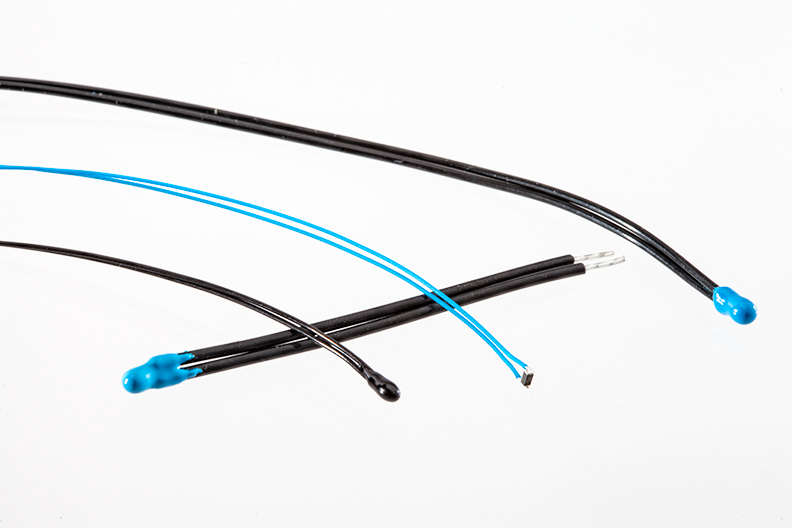

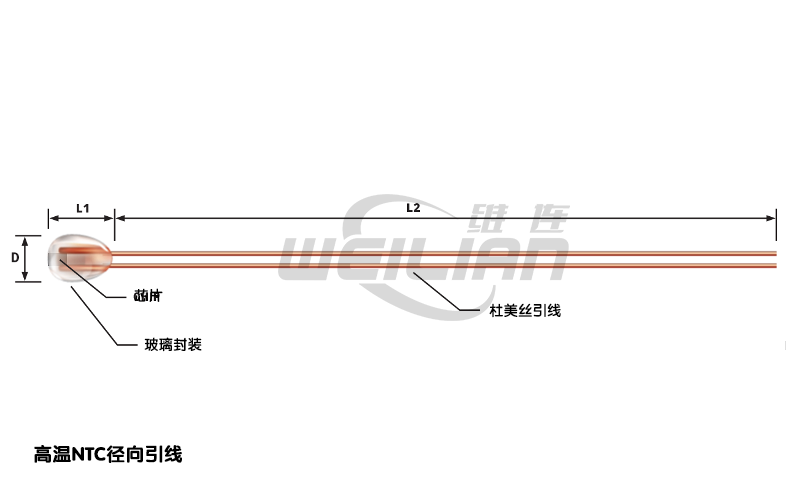

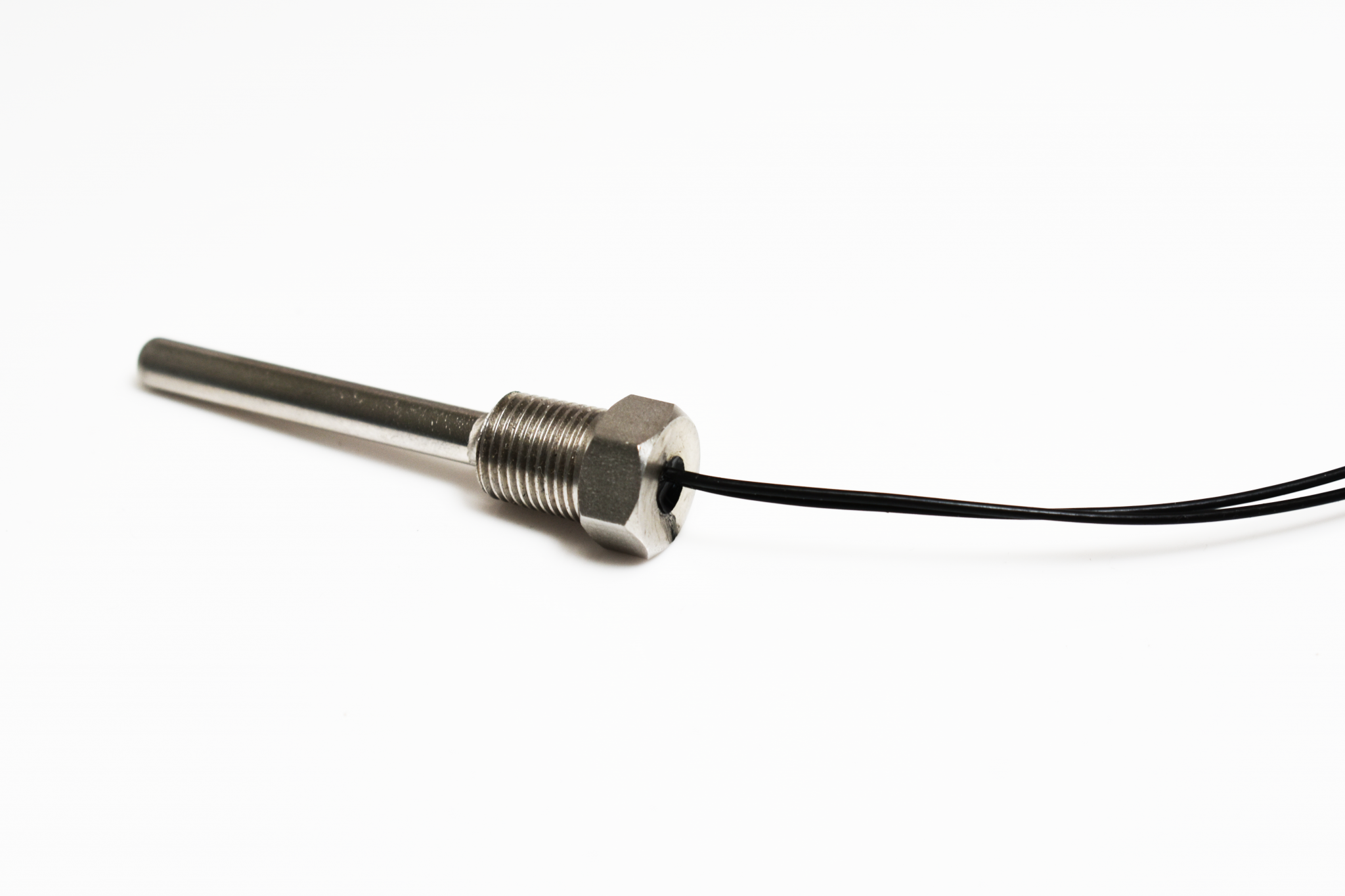

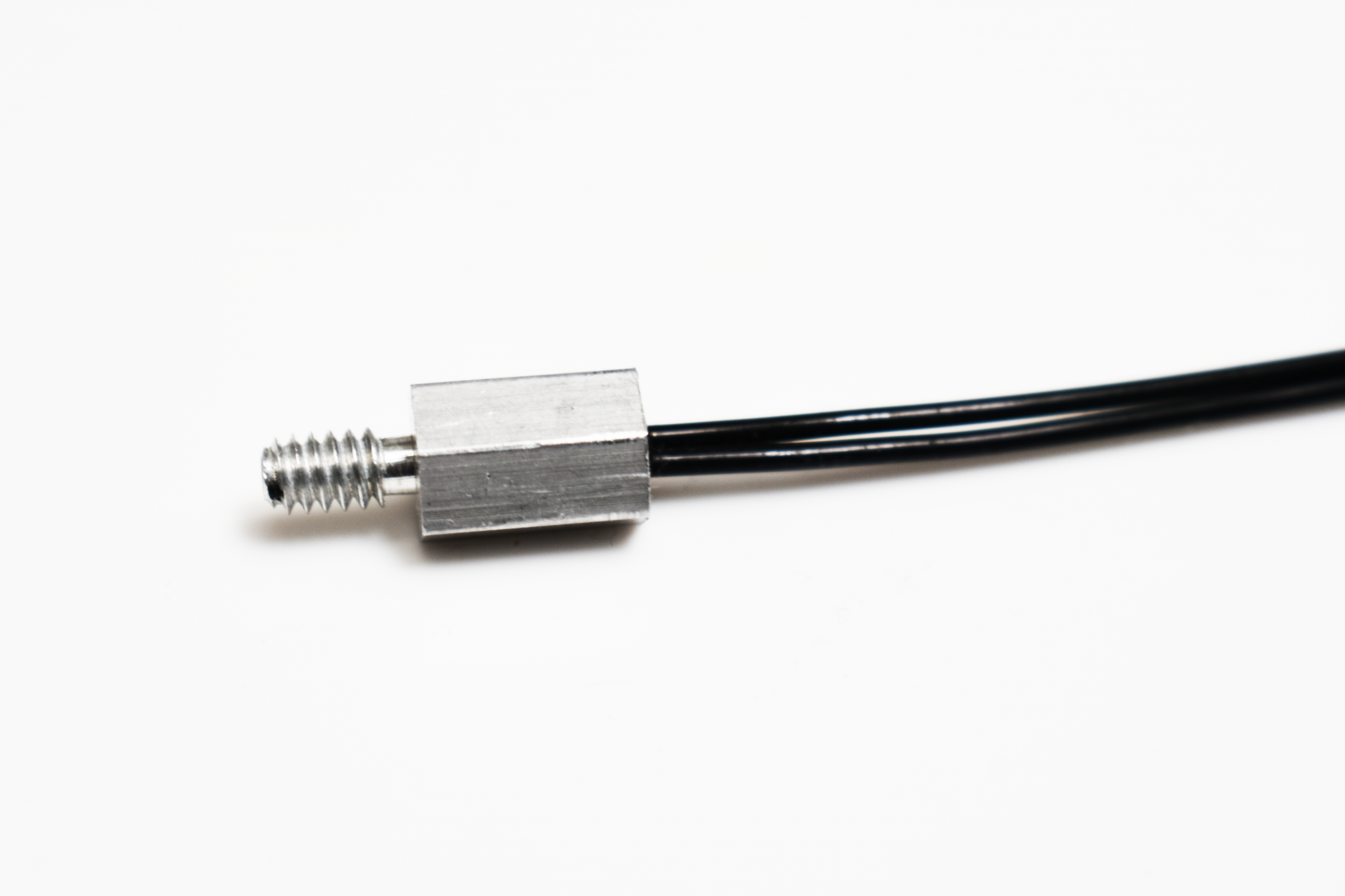

| 鍍錫金屬環耳 | 不銹鋼 304 螺紋尖端和六角頭 | 鋁螺紋金屬管和六角 | 帶環氧樹脂的探頭組件 | 不銹鋼 304 封閉式金屬管 | 玻璃彈珠 | |
| 探測 | TRR | TRT | TRW | TRE | TRH | TRG |
| 熱時間常數 (S) | 40 | 40 | 25 | 10 | 10 | 3 |
| 耗散常數 (mW/°C) | 3 | 3 | 10 | 3 | 3 | 3 |
| zui大功率 (mW) | 125 | 125 | 125 | 125 | 125 | 125 |
| 房屋類型 | 鍍錫金屬環耳 | 不銹鋼 304 螺紋尖端和六角頭 | 鋁螺紋金屬管和六角 | 帶環氧樹脂的探頭組件 | 不銹鋼 304 封閉式金屬管 | 玻璃彈珠 |
| 探頭說明 | 環氧樹脂浸涂 NTC 熱敏電阻封裝在鍍錫銅環接線片中 | NTC 熱敏電阻封裝在鋁制六角螺釘內，直螺紋 | NTC 熱敏電阻封裝在耐用不銹鋼的尖端，允許管子帶有錐形螺紋六角螺釘 | 環氧樹脂浸涂 NTC 熱敏電阻焊接在帶護套的 Teflon/PVC 電線之間 | 耐用不銹鋼合金管內的 NTC 熱敏電阻和環氧樹脂填充 | 帶有特氟龍涂層導線的玻璃封裝珠狀熱敏電阻 |
環氧樹脂密封的4個原因
1. 熱敏電阻的防潮保護
環氧樹脂涂層或灌封提供防潮屏障，防止水蒸氣侵入熱敏電阻傳感器。這有助于獲得1 級濕度敏感度(MSL 1) 等級，這表明熱敏電阻可以在無限長的時間內免受水分滲透。
濕氣敏感度等級
濕氣敏感度等級
| 類別 | 允許時間 |
|---|---|
| MSL 1 | 無限制，不敏感 |
| MSL 2 | 1年 |
| MSL 2A | 4 周 |
| MSL 3 | 1周 |
| MSL 4 | 3天 |
| MSL 5 | 2天 |
| MSL 5A | 1天 |
| MSL 6 | 必須烘烤 |
2. 熱敏電阻的物理保護
用環氧樹脂密封 NTC 熱敏電阻可保護傳感器免受制造和操作過程中的意外沖擊。如果沒有這種保護，撞擊可能會導致熱敏電阻失去長期精度所需的關鍵容差。環氧樹脂涂層或灌封還可以在熱敏電阻探頭容易產生高能量或高頻振動的應用中提供有效保護，例如與采礦設備、工業車輛和飛機相關的應用。
3. 熱敏電阻的電絕緣性
的環氧樹脂的類型用于密封和涂層NTC熱敏電阻也可在電絕緣的形式提供保護。與其他組件、金屬外殼或底盤部件的意外電氣接觸可能會損壞熱敏電阻。環氧樹脂涂層還可以防止在熱敏電阻表面形成氧化。
4. 阻燃和阻燃熱敏電阻
環氧涂層既具有阻燃性又具有阻燃性。工業級環氧樹脂的這一重要特性源于環氧樹脂涂層中的添加劑，有助于產品的整體安全。
