為什么溫度測量很重要？
為什么溫度測量很重要？
溫度通常是制造中的一個關鍵因素，也是工業加工中測量zui廣泛的變量之一。
它用于燃燒、干燥、冷藏、煅燒、熱處理、校準、材料測試和擠壓等各種行業，包括石油和天然氣、電力、煉油、石化、制藥、食品生產等。
在某些過程中，即使是很小的測量錯誤也可能是破壞性的并且通常成本很高。除此之外，將過程保持在zui佳溫度可以帶來更高的盈利能力。
電阻溫度檢測器 (RTD) 被認為是zui準確的溫度傳感器之一。除了提供非常好的精度外，它們還提供出色的穩定性、可重復性和對電噪聲的高度抗擾性。這意味著 RTD溫度傳感器非常適合過程和工業自動化環境中的應用，尤其是在電機、發電機和其他高壓設備周圍。

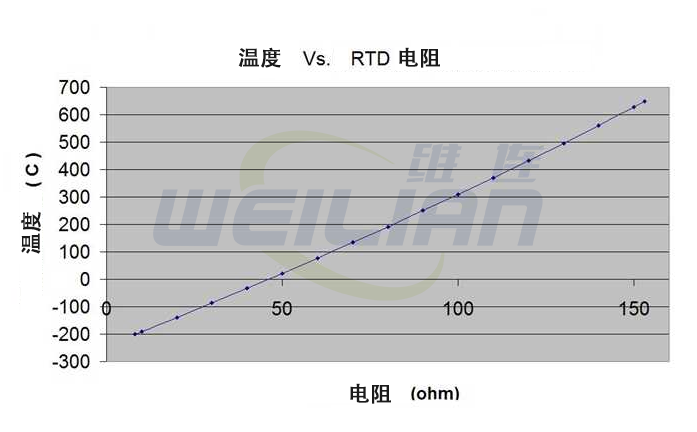

什么是電阻溫度檢測器？
電阻溫度檢測器 (RTD) 是一種包含電阻器的溫度傳感器，電阻值隨溫度變化；然后可以將其關聯以提供溫度讀數。
探測器zui常使用鉑 (Pt) 制成，因?yàn)樗诤艽蟮臏囟确秶鷥?nèi)以可重復的方式遵循非常線性的電阻-溫度關系。
它們也被稱為鉑電阻溫度計 (PRT)。PRT 溫度傳感器可以是用于低溫應用的平膜或用于更高溫度應用的繞線。
RTD Pt100溫度傳感器是zui常見的，在 0°C 時的電阻為 100 歐姆，而 Pt1000 溫度傳感器在 0°C 時的電阻為 1000 歐姆。由于 Pt1000 具有更高的分辨率，因此它們被認為更準確，這是因?yàn)榛?2 線傳感器的靈敏度或不確定性降低了，但是使用 3 或 4 線 RTD溫度傳感器可以進一步降低這種不確定性（請參閱下面的 RTD溫度傳感器電路） .
1. 平膜探測器
平膜探測器是通過在陶瓷基板上放置一層細鉑絲來制造的。然后該元件涂上環氧樹脂或玻璃以提供保護。它們是繞線探測器的廉價替代品，響應時間快，但與繞線探測器相比，它們的穩定性較差，溫度范圍也較低。

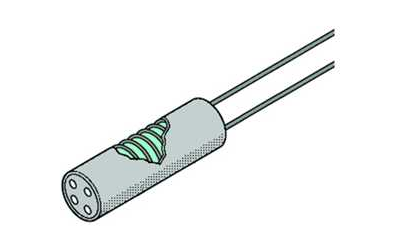

2. 繞線探測器
繞線探測器由一段纏繞在陶瓷或玻璃芯上的細盤繞鉑絲組成。它們相對脆弱，通常配有護套以提供保護。與平膜探測器相比，它們?cè)诟鼘挼臏囟确秶鷥?nèi)具有更高的準確度，但它們更昂貴。
RTD溫度傳感器電路
RTD溫度傳感器不僅僅包含一個元件；該元件只是電路的一部分，該電路由至少兩根和zui多四根引線以及任意數量的連接器和附件組成。電路配置可能取決于許多因素。包含：
• 感應區域和儀器之間的距離
• 傳感器整個長度的傳感環境中的溫度
• 連接首選項
• 當前接線配置，例如 4 線傳感器將與 3 線配置不兼容

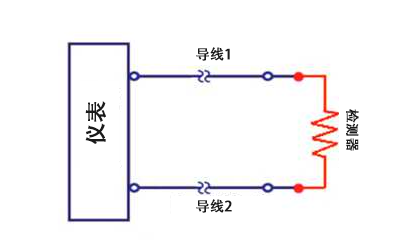

2 線 RTD溫度傳感器、 是三種電路類型中zui不準確的，因?yàn)闊o法計算或消除檢測器和讀數之間的引線電阻。這會造成讀數的不確定性，因此這些傳感器通常僅與短引線一起使用，而在這種情況下，精度不是很重要。2 線 Pt1000s 可用于降低靈敏度和不確定性，但仍不能提供真正準確的讀數。

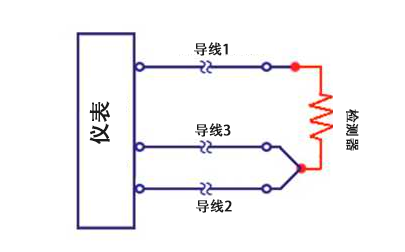

3 線 RTD溫度傳感器是zui常用的 RTD溫度傳感器。假設所有三根引線都相同，第三根引線計算整個電路的平均引線電阻并將其從傳感器測量中刪除。這使得 3 線 RTD溫度傳感器比 2 線 RTD溫度傳感器 更準確，但不如 4 線配置準確，但是在具有長引線的電路中，檢測器和讀數之間的距離很長，可以通過使用3 線結構。

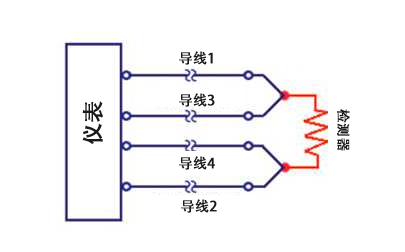

4 線 RTD溫度傳感器用于要求接近精度的應用。在 4 線 RTD溫度傳感器中，可以測量并消除每根引線中的實際電阻，留下檢測器的精確電阻。4 線電路的工作原理是使用前兩根導線為電路供電，而第 3 和第 4 根導線讀取每根導線中的電阻，以補償導線電阻的任何差異。
