RTD溫度傳感器常見問題和解答(2)
RTD溫度傳感器常見問題與解答
我已經看到對 F0.3 容差的引用。這是什么意思？
“F0.3”公差相當于 B 級公差（F=薄膜，W=繞線，0.3 表示 ±0.3 Deg C @ 0 Deg C）。
IEC 60751 2008-07 規范（也在 DIN EN 60751 2009-05 規范中）修訂了鉑溫度傳感元件的公差命名法。

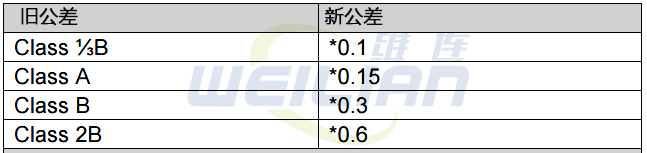

下表將舊的公差指定與新的關聯起來。
薄膜或線繞鉑 RTD 元件——我應該選擇哪一種？
特定應用的要求決定了所用元件的類型，但通常默認選擇是薄膜元件。本質上抗振且成本低于線繞元件。
薄膜元件滿足大多數溫度傳感應用的需求。

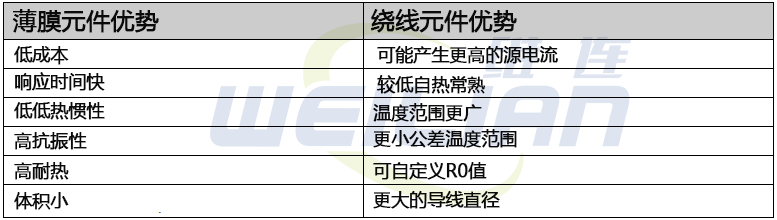

下表總結了每種類型的優點：
Pt100這個名字代表什么？
Pt100是電阻溫度檢測器，材質為鉑（= Pt_），0°C溫度下的阻值為100歐姆（=_100）。因此名稱為 Pt100。
2 線、3 線和 4 線連接是什么意思？
電阻溫度檢測器 (RTD) 可以連接 2、3 或 4 根電線。
的2線連接僅需要兩根導線，但隨后的測量電子也被測量導線的電阻，這是不期望的。
使用額外的電線來補償電纜電阻可以更精確地獲得 RTD 本身的所需電阻。4 線連接是zui準確的一種。
什么是 Pt100 精度等級？
IEC 60751:2008 定義的精度等級和容差是：
AA 級± (0,1+0,0017 * t)、±0,1 °C (0 °C)、±0,27 °C (100 °C)，定義范圍為 -50…+250 °C (線繞電阻器），0…+150 °C（薄膜電阻器）
●A 級± (0,15+0,002 * t)、±0,15 °C (0 °C)、±0,35 °C (100 °C)，定義在 -100…+450 °C 范圍內（繞線電阻），-30…+300 °C（薄膜電阻）
●B 級± (0,3+0,005 * t)、±0,3 °C (0 °C)、±0,8 °C (100 °C)，定義在 -196…+600 °C 范圍內（繞線電阻), -500…+500 °C (薄膜電阻)
●C 級± (0,6+0,01 * t)，不常用于工業測量電路。
什么是 1/3 DIN 和 1/10 DIN？
標準 DIN EN 60751:2009（基于 IEC 60751:2008）定義了 Pt100 電阻精度等級 AA、A、B 和 C 以及相應的公差。
在標準更新之前，zui準確的類是 A，所有更準確的定義是非標準化的、劃分的 B 類值。
●1/3 DIN是一個分值，基于B 級，不適用于整個測量范圍。該分頻精度僅在以下點定義：0 °C = ± 0,3/3 °C= ± 0,1 °C。B 級 1/3 DIN 不是標準化等級。
●1/10 DIN是一個分值，基于B 級，不適用于整個測量范圍。此分頻精度僅在以下點定義：0 °C = ± 0,3/10 °C = ± 0,03 °C。B 級 1/10 DIN 不是標準化等級。
自標準更新以來的標準化 AA 級已使 1/3 DIN 的分值變得可有可無。
RTD溫度傳感器的優點 ?
RTD溫度傳感器傳感元件由線圈或純金屬沉積膜組成。元件的電阻以已知且可重復的方式隨溫度增加。
RTD溫度傳感器在很寬的溫度范圍內表現出出色的精度，是工業溫度傳感器中增長zui快的部分。
它們的優勢包括：
●溫度范圍：涵蓋 -260 至 650°C（-436 至 1202°F）的溫度。
●重復性和穩定性：鉑電阻溫度計是美國國家標準與技術研究院在 -260 至 962°C 范圍內使用的主要內插儀器。普通工業 RTD溫度傳感器通常漂移小于 0.1°C/年。
●靈敏度：RTD溫度傳感器兩端的壓降提供比熱電偶大得多的輸出。
●線性：鉑和銅 RTD溫度傳感器產生比熱電偶或熱敏電阻更線性的響應。RTD溫度傳感器非線性可以通過電阻橋網絡的正確設計來糾正。
●系統成本低：RTD溫度傳感器使用普通銅延長線，不需要冷端補償。
●標準化：制造商提供符合行業標準曲線的 RTD溫度傳感器，zui常見的是符合 EN60751 的 100 Ω 鉑金
RTD溫度傳感器材料 ?
選擇制作 RTD 的材料的標準是：
●材料必須具有延展性，以便可以形成細絲
●它必須具有可重復且穩定的斜率或曲線。
●該材料還應耐腐蝕。
●材料應該是低成本的。
●優選材料具有線性電阻與溫度斜率。
一些常見的RTD 材料是鉑、銅、鎳、Balco（70% 鎳和 30% 鐵的合金）。
這些金屬的優點是它們可以制造成非常高的純度，因此具有高度可再現的溫度/電阻特性。
這些金屬也可以被拉制成電阻測溫所需的細直徑線。
用作RTD的各種材料的特性
如表所示，雖然銅zui便宜，但它的電阻率也zui低，因此需要不方便的大型傳感元件。
另一方面，即使鎳和鎳合金具有高電阻率，它們的電阻與溫度系數也是非線性的。
它們對應變也很敏感，并且它們的電阻率會在居里點 (358ºC) 附近發生拐點，這使得它們的電阻/溫度表達式的偏差更加復雜。
這種鉑不僅具有高電阻率（是銅的六倍以上），而且具有高度的穩定性和較寬的溫度范圍。
盡管鉑價格昂貴，但它可以被拉制成細線或條帶，而且我們只需要少量即可制造 RTD。作為貴金屬，它對污染的敏感性zui低。
雜質的存在是不希望的，因?yàn)樵谑褂弥锌赡馨l(fā)生擴散、偏析和蒸發，導致缺乏穩定性。
電阻率也對內部應變敏感。因此，重要的是鉑應保持完全退火狀態，即它應在高于zui高使用溫度的溫度下進行退火。
RTD溫度傳感器的溫度額定值 ?
RTD 的zui高溫度額定值基于兩個不同的因素。首先是元素材料。
鉑 RTD溫度傳感器可在高達 650°C (1202°F) 的溫度下使用。其他材料的額定溫度要低得多，并且因材料而異。
溫度額定值的另一個決定因素是探頭結構。這些不同風格中的每一種都使用了結構考慮因素，使它們非常適合在這些范圍中的每一個中使用。

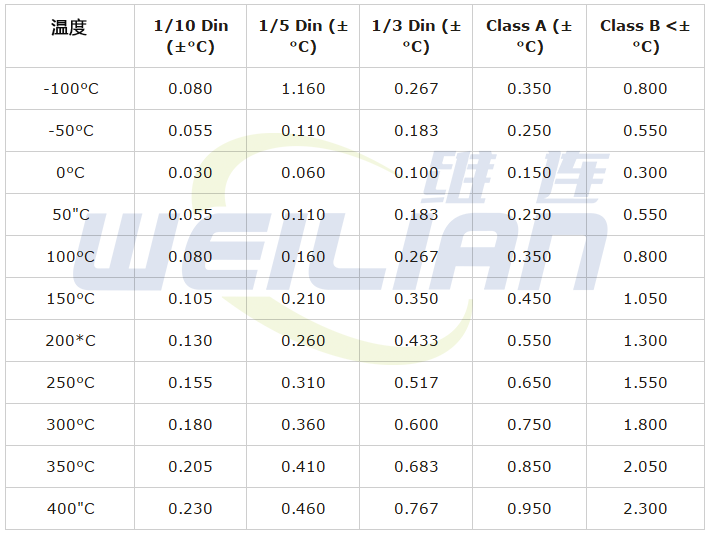

符合 IEC751 的 RTD溫度傳感器類型的公差表 ?
標準鉑 RTD
ITS-90（1990 年國際溫標-在 NIST、NPL 等國家計量實驗室中用作全#球?qū)嵱脺貥?biāo)）由許多固定參考點組成，并帶有用于定義點之間標度的各種插值設備。
一組特殊的 PRT，稱為 SPRT，用于在此類實驗室中在 13.8033 K（平衡氫的三點）到銀的冰點 971.78 °C 的范圍內執行插值。
熱電阻標準
鉑RTD有兩種標準：歐洲標準（也稱為 DIN 或 IEC 標準）和美國標準。
歐洲標準，也稱為 DIN 或 IEC 標準，被認為是鉑 RTD 的全#球標準。
該標準 DIN/IEC 60751（或簡稱為 IEC751）要求 RTD 在 0°C 時具有 100.00 Ω 的電阻和在 0 到 100° 之間的電阻溫度系數 (TCR) 為 0.00385Ω/Ω/°C C。薄膜有三個電阻容差。
IEC60751 中規定的 RTD：
AA 級（原 1/3B） = ± (0.1+0.0017×t) °C 或 100.00 ± 0.04Ω at 0°C
A 級 = ± (0.15+0.002×t) °C 或 100.00 ± 0.06Ω at 0°C
B 級 = ± (0.3+0.005×t) °C 或 100.00 ± 0.12Ω at 0°C
此外，DIN/IEC60751 中未包含的一個特殊類別：
1/10B 級 = ±1/10 (0.3+0.005×t) °C 或 100.00 ± 0.012Ω at 0°C

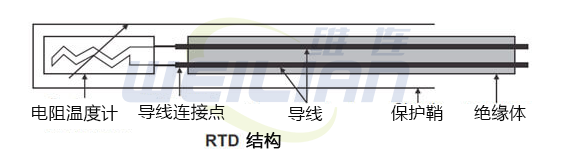

RTD的結構
RTD 元件幾乎總是需要連接絕緣引線。在低于約 250 °C 的溫度下，使用 PVC、硅橡膠或 PTFE 絕緣體。
在此之上，使用玻璃纖維或陶瓷。測量點，通常是大多數引線，需要一個外殼或保護套，通常由金屬合金制成，對被監控的過程具有化學惰性。
選擇和設計保護護套可能需要比實際傳感器更加小心，因?yàn)樽o(hù)套必須能夠承受化學或物理攻擊并提供方便的連接點。
鉑薄膜 RTD
RTD 的薄膜樣式可能是zui受歡迎的設計，因?yàn)樗鼈儓?jiān)固耐用且成本低。
薄膜元件是通過用非常薄的 (.0001”) 鉑膜涂覆小陶瓷芯片，然后在鉑膜中激光切割或化學蝕刻電阻路徑來制造的。
然后在元件上涂上一層薄薄的玻璃，以保護它免受有害化學物質和氣體的侵害。
較大的延長導線被點焊到芯片上，然后用一滴環氧樹脂覆蓋該連接點，以幫助將導線固定到元件上。
兩線熱電阻接線
兩線 RTD 是zui簡單的線配置。一根電線連接到元件的每一側。
任何配備測量電阻的設備都可以進行測量，包括基本的伏特歐姆表 (VOM)。
圖
這是zui不準確的溫度測量方法，因?yàn)橐€電阻與傳感元件串聯。
引線與傳感元件處于不同的溫度，并且還具有不同的電阻與溫度特性。引線越長，對測量的影響越大。
三線熱電阻接線
在三線RTD是工業應用中zui流行的配置。為了盡量減少引線電阻的影響，可以使用三線配置。
使用這種方法，傳感器的兩條引線位于相鄰的臂上。電橋的每個臂上都有一個引線電阻，只要兩個引線電阻精確相同，就可以抵消電阻。這種配置允許長達 600 米的電纜。
圖
正確使用時，三線配置消除了串聯電阻。
這允許對傳感元件進行精確測量。其中兩條引線連接到傳感元件的一側，單條引線連接到另一側。
L1 和 L3 中的電阻應盡可能匹配；這將導致引線電阻抵消它們。三線 RTD 的顏色代碼是兩根紅線和一根白線。
四線熱電阻接線
甲四線RTD是測量RTD的zui精確的方法。它主要用于實驗室，在工業應用中很少見到。
四線電阻溫度計配置提高了被測電阻的準確性和可靠性：由于引線電阻引起的電阻誤差為零。
圖
四線RTD 電路消除了不匹配電阻對引線的影響。
恒定電流通過 L1 和 L4，L2 和 L3 測量 RTD 元件兩端的電壓降。
四線 RTD 的顏色代碼通常是兩根紅線和兩根白線。下圖說明了典型的四線測量。
RTD 引線配置和顏色代碼
圖
礦物絕緣熱電阻
礦物絕緣電阻溫度計 (MI) 通常配備符合 DIN IEC 751 的鉑測量電阻器 Pt100 Ω。
內部 (Cu) 導體嵌入緊密壓實的惰性礦物粉末 (MgO) 中；測量電阻將連接到內部導體，也嵌入并被金屬護套包圍以形成密封組件。有時也使用康銅和鎳的內導體。
在許多情況下，護套用作有用的保護罩。它們應用于需要快速響應、減少空間和/或抗振性的位置。它們可以配備固定電纜或特殊插頭，以便快速安裝或更換。
礦物絕緣RTD溫度探頭由柔性薄壁不銹鋼礦物絕緣電纜組成，其中低歐姆導體銅線嵌入壓制的耐熱氧化鎂中。
溫度探頭連接到內部導體的電線并容納在不銹鋼護套中。熱套管和礦物絕緣電纜相互焊接。
護套和溫度探頭之間良好的熱傳遞允許較短的響應時間和較高的測量精度?？拐瘢ǚ勒穑┰O(shè)計保證了較長的使用壽命。
由于采用了柔性礦物絕緣電纜，因此可以在難以接近的測量點進行溫度測量。zui小彎曲半徑為外徑的5倍。
金屬護套 RTD
●它由不銹鋼制成的薄壁柔性礦物絕緣護套電纜組成。
●該電纜包含由嵌入壓制的防火氧化鎂的銅制成的低電阻內線。
●溫度傳感器連接到內部導線并安裝在保護管中。
●保護管和護套電纜密封焊接在一起。
●保護管和溫度傳感器之間良好的熱傳遞允許快速響應時間和高測量精度。
●靈活的探針管允許在不易接近的位置進行溫度測量。
●它們用于具有強烈振動的困難測量應用以及需要靈活性和易于更換的所有測量位置。
●應用領域包括化工廠、發電站、電機以及機械制造和建筑安裝以及一般工業應用。
RTD 的潛在錯誤來源
電阻溫度計系統易受三種類型的誤差影響：溫度計的內在容差、溫度計與被感測介質之間的梯度，以及沿傳感器與讀數或控制儀器之間的路徑引入的誤差。
一些錯誤來源是電氣的；其他原因是溫度計的機械結構。
RTD 的互換性/一致性
參考溫度下的公差通常為 0°C，斜率或 TCR 上的公差通常為 0°C。下圖表明，電阻溫度計在參考溫度下zui接近其曲線，而電阻在該參考溫度上下呈扇形散開。
兩個溫度計之間的互換性不超過其一致性值的兩倍。商用鉑電阻溫度計元件具有極其嚴格的公差，在某些情況下可達到 0.026°C 以內。
當互換性是zui重要的考慮因素時，指定者可能會考慮其他方式來實現它。例如，制造商可能會改變他們的校準程序，以將參考溫度和zui嚴格的公差固定在 0°C 以外的點上。
RTD 靈敏度
每度溫度變化的電阻變化是基極電阻和 TCR（電阻溫度系數）的函數。
雖然具有更高靈敏度的溫度計不一定更準確，但更大的信號可以簡化輸出電子設備，并且不易受到引線效應和電噪聲的影響。
此外，較大的電阻會以較小的測量電流產生相同的電壓輸出，這有助于限制溫度計元件的自熱。
RTD 的絕緣電阻
如果傳感元件和引線未與外殼完全絕緣，則會發生分流效應，使外殼變成并聯電阻并降低表觀讀數。在大多數工業溫度計中，指定絕緣電阻在 100-MΩ 范圍內，誤差接近于零。
制造商必須注意密封吸水材料。分流效果隨著低電阻元件而降低，這說明了這一點。分流效果隨低阻元件而降低
RTD 自加熱
電阻溫度計是一種無源電阻傳感器；它需要一個測量電流來產生一個有用的信號。
由于該測量電流將元件線加熱到高于真實環境溫度，除非額外的熱量被消散，否則將導致誤差。
自熱通常以 mW/°C 表示，它是將溫度計內部溫度升高 1°C 所需的功率（以工廠瓦特 (1000 I2 R) 為單位）。mW/°C 數值越高，自熱越低。
例如，假設 5 mA 測量電流在 100°C 下通過 100 鉑 RTD。
在以 3 英尺/秒的速度移動的水中，自熱規定為 50 mW/°C。產生的熱量為：
1000 mW x (0.005 A) 2 x (138.5) = 3.5 mW
自熱誤差為：
(3.5 mW) / (50 mW/°C) = 0.07°C
產生的熱量隨著傳感器元件電阻的增加（使用恒流測量設備時）或測量電流的增加而增加。
由此產生的誤差與溫度計散發額外熱量的能力成反比；這反過來又取決于溫度計的材料、結構和環境。
將高電阻裝入小機身時，會發生zui嚴重的自熱。薄膜元件的散熱表面積很小，就是一個例子。
自熱還取決于溫度計浸入的介質。靜止空氣中的誤差可能比流動水中的誤差大 100 多倍。
RTD 時間常數
時間常數表示電阻溫度計對溫度變化的響應能力。
一個常見的表達方式是溫度計反映流動水中 63.2% 的階躍溫度變化所需的時間。
響應速度取決于溫度計的質量和熱量從外表面?zhèn)鬟f到傳感元件的速率。
快速時間常數可減少系統中受快速溫度變化影響的錯誤。
RTD 的重復性
溫度計的兩個連續讀數之間的一致程度是其可重復性。
重復性的損失是由元件電阻特性的永久或臨時變化引起的，并且可能是由于將溫度計暴露在其指定范圍端點或超過其端點的溫度下引起的。
重復性測試使溫度計在低溫和高溫之間循環；對 R 的任何更改都會被記錄下來。
0°C 工業鉑電阻溫度計的典型重復性等級為 ±0.1°C。
RTD 的角色穩定性
穩定性是溫度計讀數的長期漂移。典型的規范會將額定運行的漂移限制在每年 0.1°C。
在溫度額定值范圍內的正常服務通常會導致更少的漂移。漂移是元素材料的結果，其中鉑zui穩定；封裝材料，可能會污染元件；以及由于繞組線軸或其他支撐結構的膨脹而施加在元件上的機械應力。
RTD 結構中的封裝和熱傳遞
電阻元件周圍的護套和其他結構應zui大限度地提高來自感測介質的熱傳遞，zui大限度地減少可能改變讀數的環境熱傳遞，并為元件提供必要的保護。
適當?shù)牟牧虾徒Y(jié)構可以顯著提高閱讀準確性。與熱敏電阻、熱電偶和固態設備相比，一種僅適用于繞線電阻溫度計的策略是平均溫度。一個元件可以在長達 100 英尺的長度上纏繞到平均溫度。
RTD 的局限性
工業應用中的 RTD 很少在 660 °C 以上使用。在高于 660 °C 的溫度下，防止鉑金被溫度計金屬護套中的雜質污染變得越來越困難。這就是實驗室標準溫度計用玻璃結構代替金屬護套的原因。
在非常低的溫度下，比如低于 -270 °C（或 3 K），由于光子很少，RTD 的電阻主要由雜質和邊界散射決定，因此基本上與溫度無關。因此，RTD 的靈敏度基本上為零，因此沒有用。
與熱敏電阻相比，鉑 RTD 對微小溫度變化的敏感度較低，響應時間較慢。但是，熱敏電阻具有較小的溫度范圍和穩定性
