電阻溫度傳感器 (RTD溫度傳感器)結構
RTD 包含純金屬或某些合金，它們的電阻隨著溫度升高而增加，相反，隨著溫度降低，電阻會降低。RTD溫度傳感器 的作用有點像電轉換器，通過測量電阻將溫度變化轉換為電壓信號。zui適合用作 RTD溫度傳感器的金屬是純凈的、質量一致的、在給定的溫度范圍內穩定，并且能夠提供可重復的電阻溫度讀數。只有少數金屬具有在 RTD溫度傳感器元件中使用所需的特性。
RTD溫度傳感器 元件通常由鉑、銅或鎳構成。這些金屬zui適合 RTD溫度傳感器應用，因為它們具有線性電阻-溫度特性（如圖 1 所示）、高電阻系數以及承受重復溫度循環的能力。

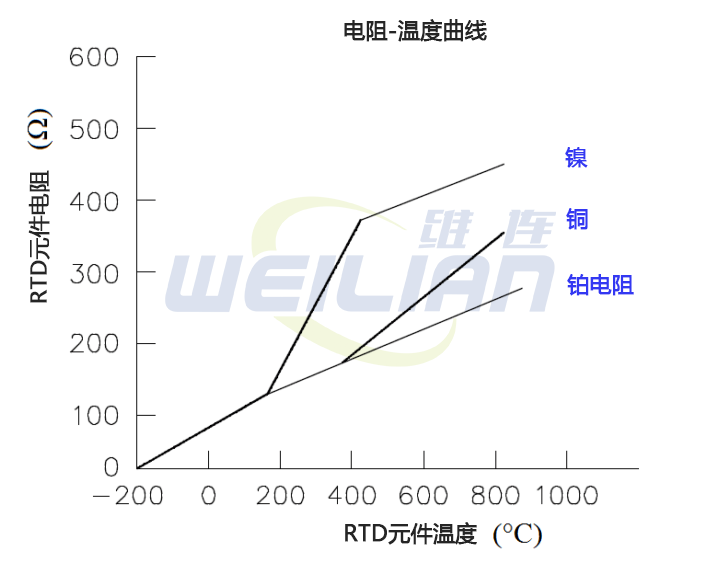

圖 1 電阻-溫度曲線
的阻力的系數是在電阻每度變化的溫度變化，通常表示為每攝氏度的百分比。使用的材料必須能夠拉成細線，以便可以輕松構建元件。
RTD 元件通常是由絕緣體包圍并封裝在金屬護套中的長彈簧狀導線。圖 2 顯示了 RTD 的內部結構。

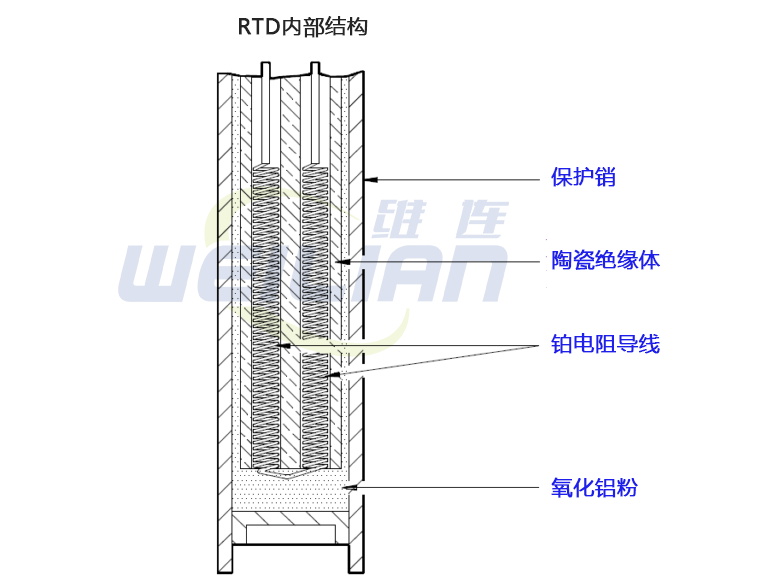

圖 2 典型 RTD 的內部結構
這種特殊的設計有一個被瓷絕緣體包圍的鉑元素。絕緣體可防止電線和金屬護套之間發生短路。
Inconel 是一種鎳鐵鉻合金，由于其固有的耐腐蝕性，通常用于制造RTD溫度傳感器護套。當置于液體或氣體介質中時，Inconel 護套迅速達到介質溫度。溫度的變化會導致鉑絲發熱或冷卻，導致電阻成比例變化。
然后通過精密電阻測量設備測量電阻的這種變化，該設備經過校準以提供正確的溫度讀數。該設備通常是一個橋式電路。
圖 3 顯示了一個 RTD 保護井和接線端子。井保護 RT??D溫度傳感器免受被測量的氣體或液體的損壞。保護井通常由不銹鋼、碳鋼、鉻鎳鐵合金或鑄鐵制成，它們的使用溫度高達 1100°C。

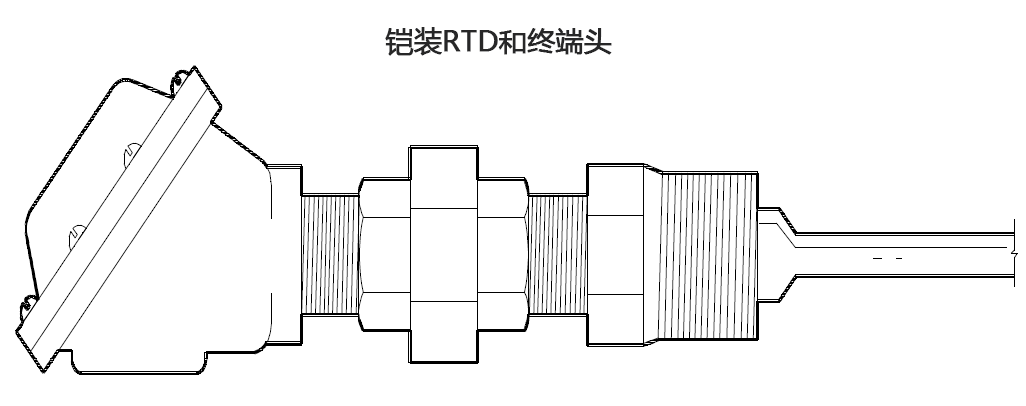

圖 3 鎧裝RTD和終端頭
總而言之
電阻溫度檢測器 (RTD)總結如下。
1. RTD 的電阻直接隨溫度變化：
?隨著溫度升高，電阻增加。
?隨著溫度降低，電阻降低。
2. RTD 使用細的、純凈的、金屬的、彈簧狀的導線構成，導線被絕緣體包圍并封裝在金屬護套中。
3. 溫度變化會導致 RTD溫度傳感器加熱或冷卻，從而產生成比例的電阻變化。電阻的變化由精密設備測量，該設備經過校準以提供正確的溫度讀數。
需要更多資訊可以聯系我們維連工程師。電話/微信15372379166 葉經理 郵箱 yejuan@www.jjjthw.com
