熱敏電阻溫度傳感器在火警中提供溫度檢測
熱敏電阻在溫度檢測中起著至關重要的作用。例如，熱敏電阻溫度檢測可用于火警，以根據溫度的突然變化來檢測火災。熱敏電阻是由半導體材料制成的溫度傳感元件，其電阻會隨著溫度的微小變化而發生較大的變化。與光電探測器或電離報警器不同，熱敏電阻只需要加熱即可激活。
光電和電離火災報警器
光電探測器需要濃煙或陰火才能正常工作?；馂?zāi)產生的濃煙進入帶有 LED 燈的警報室。然后煙霧會將光線偏轉到光電傳感器上，從而觸發警報。復雜的電路和所需的腔室增加了制造價格。
雖然火災報警器中的電離方法在發生熾熱火災時可以有效地向周圍的人發出警報，但它也對灰塵或蒸汽敏感，從而導致誤報。由于如此多的誤報，惱怒的業主將被禁用或完全移除 。 禁用和移除火警警報會增加人身傷害的風險。電離警報器的放射性性質需要在警報器不再工作時進行適當處置。就像光電探測器一樣，利用電離方法的報警器中的電路需要復雜的電路，使這種報警器成本高昂。zui具成本效益的火災報警器是利用熱敏電阻方法的火災報警器。
火警中的熱敏電阻溫度檢測
與前面的示例不同，熱敏電阻方法使用熱檢測來激活。一旦熱敏電阻檢測到高溫，警報就會激活。熱敏電阻溫度檢測不需要煙霧來激活并且誤報更少。熱敏電阻使用建筑物的環境溫度，并且僅在該溫度呈指數增加時才會激活。
在這個火警示例中，熱敏電阻方法是可靠的，因?yàn)檎`報很少，警報率更快，但熱敏電阻方法也是通用的。使用熱敏電阻測量溫度的另一種電路是使用惠斯通電橋。
熱敏電阻溫度檢測的多功能性
由于可用的放置選項很多，熱敏電阻作為溫度探測器在火警示例中用途廣泛。熱敏電阻火災報警器可以放置在：
●高蒸汽區域，例如用于乳品廠
●煙霧通常聚集的焚化室和烤箱室
●焊接車間等高溫房間
●有大量灰塵和煙霧的工業工作場所
通過戰略性放置，熱敏電阻方法不會引起不必要的警報，同時在工業工作場所仍然可靠，以確保所有員工在發生火災威脅時都能安全到達。熱敏電阻可以在特定溫度下激活。微調允許在它們的放置中具有更大的多功能性。
家庭用熱敏電阻溫度檢測
數據 顯示了 2009 年至 2011 年住宅火災的數量及其原因。墻上插座后面的連接引起了所有住宅火災的大約 9%。雖然相對來說不是很高的數字，但熱敏電阻溫度檢測型火災報警器是另一個有益的地方。
用于溫度檢測的熱敏電阻非常小，以至于可以制造出足夠小的警報器以放置在電源插座后面。如果插座出現高溫，引起火災危險，警報器會提醒周圍的人關閉電源或自動關閉電源。
降低熱敏電阻警報的成本
由于電路簡單且易于構造，利用熱敏電阻溫度檢測方法生產火災報警器更具成本效益。警報需要一個零件來制造，而不是多個復雜的零件。熱敏電阻不含有害物質，可在警報不再工作時輕松處置。
用于溫度檢測的熱敏電阻是通用且具有成本效益的電路。在我們的火災報警器示例中，我們已經看到，它們由于電路簡單而更具成本效益，由于它們有效地檢測溫度而具有更少的誤報，并且由于尺寸小而用途廣泛。這些熱敏電阻對于溫度檢測至關重要，不僅在火警中，而且在任何需要溫度檢測的機器中。盡管有多種類型的溫度傳感器可用于此應用，但熱敏電阻的響應速度非?？烨覝?zhǔn)確。
熱敏電阻溫度檢測的工作原理 - 一個工作示例
使用的零件：
9V電源
1 kΩ 電阻 x2
10 µF 16V 電容
bc548晶體管
1n4001二極管
100k熱敏電阻
9V蜂鳴器

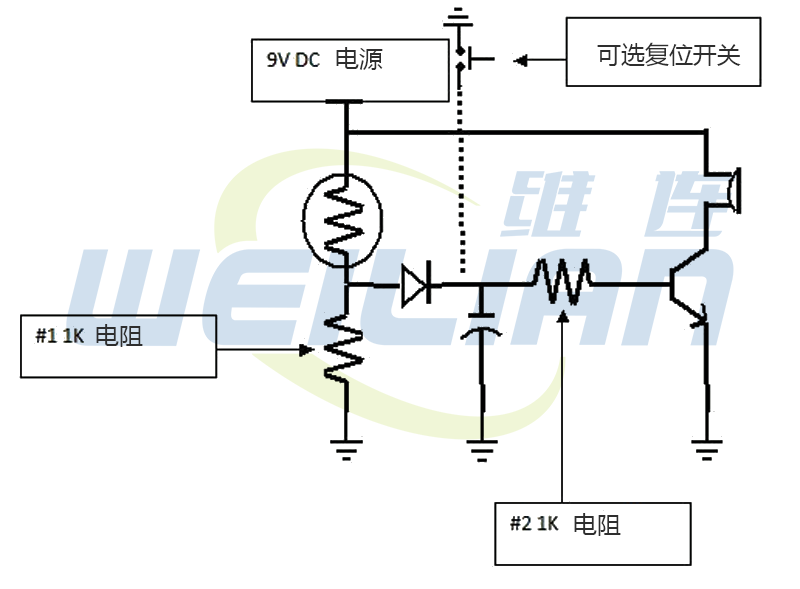

電路原理圖：

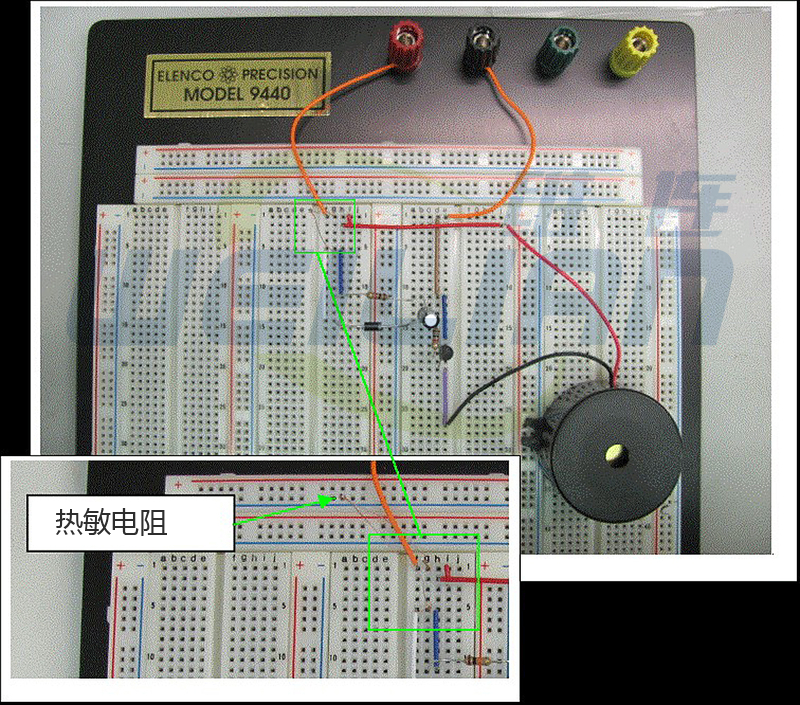

電路板設置
概述
電壓不斷流過蜂鳴器和熱敏電阻。當熱敏電阻變熱時，就像在火災期間一樣，電阻下降，允許正電壓通過熱敏電阻、二極管和 (#2) 1 kΩ 電阻器。1k 電阻器調節晶體管的電壓以確保正常工作。晶體管將接地連接到蜂鳴器，是完成電路所必需的。一旦正電壓流過晶體管，它就會“開啟”，讓蜂鳴器發出聲音。
在待機狀態下，(#1) 1 kΩ 電阻器將電容器和晶體管的基極接地，因此當沒有火災危險時，蜂鳴器保持關閉狀態。電容器用于消除電氣“噪音”和一旦開啟就保持警報的功能。當電容器充電時，它將提供電壓以保持晶體管導通。為了通過可選的復位復位警報，開關使電容器放電，從而關閉晶體管，關閉蜂鳴器。
當熱敏電阻達到 8.7 kΩ 時，電路/蜂鳴器激活。熱敏電阻需要達到 8.7k 歐姆的溫度為 87°C 或 188.6°F?？梢允褂镁哂胁煌?beta 和電阻的熱敏電阻來微調電路上的 8.7k 歐姆溫度激活點。
