綠腐病如何影響 K型熱電偶溫度傳感器
當(dāng) K 型熱電偶暴露于大約 800°C 至 1,260°C之間的溫度以及氧氣濃度較低時，綠腐病zui為明顯。這個問題會導(dǎo)致負(fù)漂移、測量不準(zhǔn)確，甚至由于脆化引起的破損而導(dǎo)致開路。 在氧氣供應(yīng)充足或根本沒有氧氣的應(yīng)用中，不會發(fā)生綠腐病。
價格低廉、響應(yīng)速度快、堅固耐用且自供電的工業(yè)熱電偶是溫度測量的首選，并廣泛用于許多應(yīng)用。熱電偶包括兩根由不同金屬（合金）制成的導(dǎo)線（腿），在一端匯合在一起形成測量點（熱結(jié)）。
熱電偶有多種類型，用字母表示。由于導(dǎo)體的特定配對，每種類型都具有不同的溫度與 EMF（電動勢）特性。一些熱電偶在較低溫度下性能更好，而另一些熱電偶甚至在更高的溫度下才記錄到太多的 EMF。
zui常用的熱電偶是 K 型，它在很寬的溫度范圍內(nèi)工作良好 - 從 -200°C 到 1,260°C。它的正極由鎳鉻 (NiCr) 合金制成，而負(fù)極由鎳鋁 (NiAl) 合金（鐵磁性）制成。
盡管 K 型熱電偶堅固耐用且經(jīng)久耐用，但與所有熱電偶一樣，它們會隨著時間的推移和工作條件的不同而失去精度。“綠腐病”是影響這種通用溫度測量設(shè)備的問題之一。
什么是綠腐??？

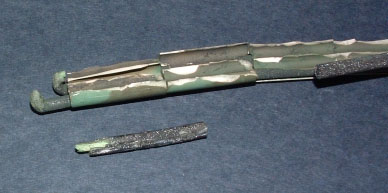

綠腐病的例子
綠腐病是鉻氧化的別稱。它出現(xiàn)在高溫情況下——通常在 800 ° C 和 1,260 ° C之間——并且當(dāng)該過程發(fā)生在低氧環(huán)境中時。NiCr 腿表面上的氧化層通?？梢苑乐蛊溲趸５窃跉錃饣蚱渌€原劑的存在下，鉻的氧化會加速。結(jié)果是正極腿上有一層鱗狀綠色腐蝕。
隨著氧化侵蝕鉻，通常非磁性的 NiCr 腿變成磁性的，導(dǎo)致參考結(jié)（冷結(jié)）處的熱電電壓降低。腐蝕越大，負(fù)電壓漂移越大，從而導(dǎo)致顯著的溫度測量誤差。綠色腐爛也會使 NiCr 腿更脆。如果不檢查腐蝕，正極腿可能會斷裂，打開電路并使設(shè)備無法運行。
如何處理綠腐病
預(yù)防措施可以zui大限度地減少綠腐病的形成，從而確保準(zhǔn)確的溫度測量并延長 K 型熱電偶的使用壽命。這些步驟包括：
清潔和/或去除熱電偶保護(hù)管或熱電偶套管內(nèi)部的任何還原性化合物。
向熱電偶套管引入額外的氧氣。
將惰性氣體引入熱套管。
在熱電偶中加入犧牲性吸氧鈦導(dǎo)體。
使用礦物絕緣 (MI) 護(hù)套電纜。
這些預(yù)防措施可以zui大限度地減少——但不能消除——氧化鉻的形成。這就是為什么 K 型熱電偶zui適合在氧化或惰性氣體環(huán)境中應(yīng)用的原因。為了在低氧環(huán)境中進(jìn)行精確的溫度測量，zui好使用另一種類型的熱電偶。例如，N 型熱電偶的范圍與 K 型熱電偶相當(dāng)，但其正極由鎳硅合金制成，硅增加了一層防腐蝕保護(hù)。
熱電偶是理想的溫度測量解決方案。但是，為避免綠腐病和其他問題，用戶應(yīng)謹(jǐn)慎選擇適合其應(yīng)用程序的應(yīng)用程序。維連 生產(chǎn)多條熱電偶系列。聯(lián)系維連 的專家，獲取有關(guān)哪種熱電偶是您應(yīng)用的zui佳選擇的專家建議。電話/微信15372379166 葉經(jīng)理 郵箱 yejuan@www.jjjthw.com
維連在線客服
