繞線與薄膜電阻溫度傳感器：哪個更好？
繞線與薄膜
許多過程應用依靠繞線或薄膜電阻溫度檢測器 (RTD) 來提供高效和安全的操作。這兩種電阻溫度計具有不同的特性，各有優缺點。實際上，這是一個蘋果和橙子的比較。更令人困惑的是，歐洲標準考慮了差異，而美國標準則一視同仁。
繞線式或薄膜電阻溫度檢測器 (RTD) 哪個性能更好？答案取決于幾個變量，尤其是您的過程環境。增加混亂的是不同的標準，IEC 和 ASTM。
要找出哪種工業電阻溫度計更適合您的應用，它有助于了解每個傳感器的組成并詳細了解它們的優缺點。
繞線電阻器和薄膜電阻器的區別
一種較舊的技術，線繞電阻器由一根細鉑絲組成，包裹并融合在玻璃外殼內或嵌入陶瓷中。玻璃繞線電阻器可以承受一定程度的振動，但在溫度高于 +400°C (+752°F) 時，當玻璃特性開始發生變化時，其精度會降低。這種變化會增加電導率并導致傳感器失去準確性。另一方面，陶瓷線繞電阻器在溫度變化期間由于機械力而產生的漂移較小，但它們?cè)谡駝?dòng)下容易損壞。

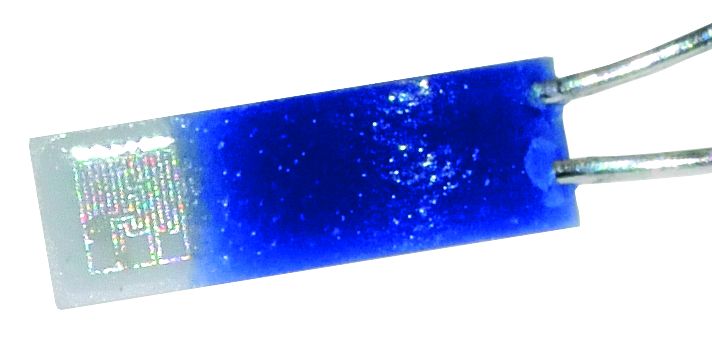

薄膜熱電阻
在薄膜電阻器中，一層非常細的鉑沉積在陶瓷載體上。然后將鉑膜和導線連接用玻璃層密封在一起。使用這種類型的 RTD 的缺點是鉑膜、陶瓷基體和玻璃層在不同溫度下的表現都不同。當溫度太低 (-50°C/-58°F) 或太高 (+500°C/+932°F) 時，使用薄膜電阻器進行的測量可能與實際值的偏差大于實際值。一個繞線電阻器。這種偏差與材料的質量和工藝無關，而是設計和所用材料類型的結果，在 IEC 標準中得到了解決。
從好的方面來說，由于薄膜電阻器的質量（重量）和結構較小，因此它們體積小，并且抗振性非常好。他們也更敏感。此外，由于這種類型的 RTD 僅使用極少量的鉑，而線繞電阻器的貴金屬很長，因此薄膜電阻溫度計更便宜。
IEC 60751 和 ASTM E1137/E1137M 標準
由于尺寸較大、價格較高且對振動敏感，繞線式檢測器正在失寵并被薄膜傳感器所取代。IEC 60751 (DIN EN 60751) 工業鉑電阻溫度計和鉑溫度傳感器標準在 2008 年進行了修正，以考慮到繞線電阻和薄膜電阻之間的差異。它分別列出了公差等級和溫度范圍（表 1）。有了這個標準，就沒有誤解的余地，因?yàn)樗宄囟x了每種類型的電阻溫度檢測器的精度等級。
|
溫度有效范圍 |
公差值* |
||
|
繞線電阻 |
薄膜電阻 |
||
|
機管局 |
−50… +250°C |
0…+150°C |
±(0.1 + 0.00017 |t|) |
|
一種 |
−100…+450°C |
−30… +300°C |
±(0.15 + 0.002 |t|) |
|
乙 |
−196…+600°C |
−50… +500°C |
±(0.3 + 0.005 |t|) |
|
C |
-196…+600°C |
−50… +600°C |
±(0.6 + 0.01 |t|) |
|
*|t| = 以°C 為單位的溫度模塊，不考慮符號 |
|||
表 1：IEC 60751 使用繞線和薄膜電阻器的溫度計標準
ASTM E1137/E1137M 標準于 2014 年重新審查，但未進行修正以包括繞線和薄膜電阻器的行為差異。該標準繼續以兩個公差等級（A 級和 B 級）運行，均定義為 -200°C 至 +650°C的溫度范圍，無論其類型如何傳感器。
蘋果和橙子的比較
在并排評估兩種不同類型的溫度計時，IEC 60751 標準和 ASTM E1137/E1137M 標準中使用的不同標準可能會導致混淆。實際上，這是一個蘋果和橙子的比較。乍一看，符合 ASTM 標準的探測器似乎比符合 IEC 標準的探測器要好，因?yàn)榍罢甙鼜V泛的溫度范圍。然而，ASTM 標準并未考慮材料行為的差異如何影響精度，特別是在低溫和高溫下（表 2）。
|
ASTM E1137/E1137M |
IEC 60751：2008 |
||||||
|
沒有信息 |
繞線電阻 |
薄膜電阻器 |
|||||
|
A級 |
B級 |
AA級 |
A級 |
B級 |
AA級 |
A級 |
B級 |
|
−200 +650 |
−200 +650 |
−50 +250 |
−100 +450 |
−196 +600 |
0 +150 |
−30 +300 |
−50 +500 |
表 2：符合 ASTM E1137/E1137M 和 IEC 60751 標準的繞線和薄膜溫度計的溫度范圍（以°C 為單位）和公差等級/等級
每種 RTD 類型的優缺點
工藝條件決定了哪種類型的工業電阻溫度計更適合應用，因?yàn)槊糠N都有其優點和缺點。
線繞電阻器的優點
●整個溫度范圍內的高精度，在某些實驗室設置或貿易交接等應用中需要
繞線電阻的缺點
●不抗振
●長度更大（約 25 毫米）
●比薄膜電阻貴 10 倍
薄膜電阻的優點
●長度緊湊（約 3 毫米）
●抗振，由于它們的質量更小且沒有移動部件，使其成為壓縮機和軸承應用的理想選擇
●尖端敏感傳感器結構
●約1/10個 線繞電阻器的成本的
薄膜電阻的缺點
●低溫和高溫下的精度損失
總而言之，如果您需要在很寬的溫度范圍內使用高精度 RTD，尤其是在較高溫度范圍內，那么線繞電阻器的較高成本是值得的。
另一方面，薄膜電阻溫度計非常適用于食品和飲料、制藥和其他衛生應用，其中典型的過程溫度保持在 +250°C 以下。維連的TR21系列微型 RTD采用zui新的薄膜技術，是一種經濟實惠、節省空間的液體和氣體介質溫度測量解決方案。每個電阻溫度計都帶有直接傳感器輸出（3 線或 4 線版本的Pt100/Pt1000）或帶有 4 … 20mA 輸出信號的集成變送器。所有過程連接都滿足衛生應用的嚴格要求。電氣元件受到防潮保護?？筛鶕?jù)您的需要選擇插入長度、過程連接、傳感器和連接方法。
憑借其低成本和其他優勢，薄膜傳感器在許多（盡管不是全部）應用中越來越受歡迎。仍然不確定在您的特定情況下使用哪種工業 RTD維連的溫度專家團隊很樂意提供進一步的幫助。電話/微信18717811268 黃工 sales@www.jjjthw.com
