概述:防爆插入型溫度變送器是采用進口薄膜芯片封裝，防爆插入型溫度變送器用來測量氣體、液體、固體等溫度傳感器。
產品參數

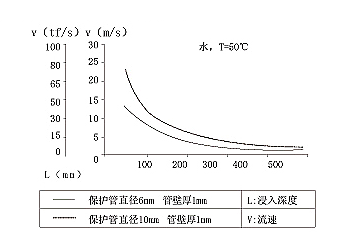

響應時間 大帶套管18s、帶套管55s（如需提高響應速度，可在套管內加入導熱介質）
工作原理
溫度變送器是pt100傳感器在溫度影響下產生電阻效應，經專用處理單元轉換產生一個差動電壓信號，此信號經專用放大器，經量程相對應的信號轉化成標準模擬或數字信號。
外形尺寸
接線圖
產品選型
產品應用
循環水/冷卻、水鋼鐵工業、 油氣工業、機械制造、水處理、玻璃工業
概述:防爆插入型溫度變送器是采用進口薄膜芯片封裝，防爆插入型溫度變送器用來測量氣體、液體、固體等溫度傳感器。
產品參數
| 測量介質: | 氣體、液體 |
| 輸入信號： | PT100 |
| 測量量程: | -50-300℃ |
| 供電電壓: | 10~100VDC |
| 輸出信號： | 4-20mA、（1-5V、0-5V） |
| 測量精度: | 0.5%FS |
| 環境溫度: | -40-85℃ 相對濕度0-95%（無冷凝 無結露） |
| 溫度漂移： | ≤0.2%FS/℃ |
| 響應時間： | 大帶套管18s、帶套管55s（如需提高響應速度，可在套管內加入導熱介質） |
| 穩定性能: | ±0.1%FS/年 |
| 允許誤差： | ±0.3K+0.005XT |
| 抗壓性能： | 保護管所承受壓力和長度變化有關 |
| 抗震性能： | 10g（20....2000Hz） |
| 防護等級: | IP65 防塵 防噴水 |
| 防爆級別： | EXd II C T6 Ga |
| 粉塵 Ex iaD 20 T80℃ | |
| 絕緣電阻： | ≥100MΩ(250DC時) |
| 銅熱電阻絕緣電阻: | ≥50MΩ·m |
| 材質： | 不銹鋼304/316L |
響應時間 大帶套管18s、帶套管55s（如需提高響應速度，可在套管內加入導熱介質）
工作原理
溫度變送器是pt100傳感器在溫度影響下產生電阻效應，經專用處理單元轉換產生一個差動電壓信號，此信號經專用放大器，經量程相對應的信號轉化成標準模擬或數字信號。

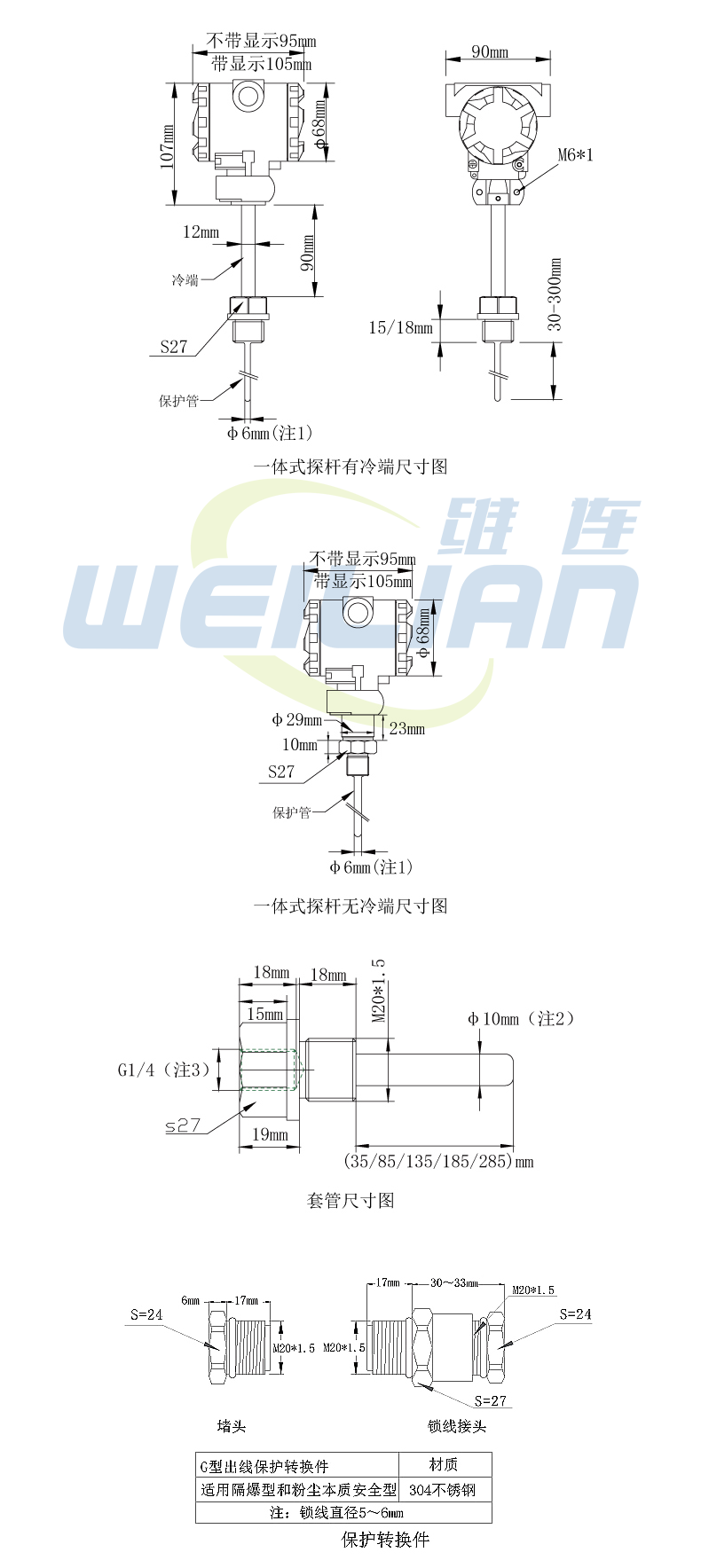

外形尺寸

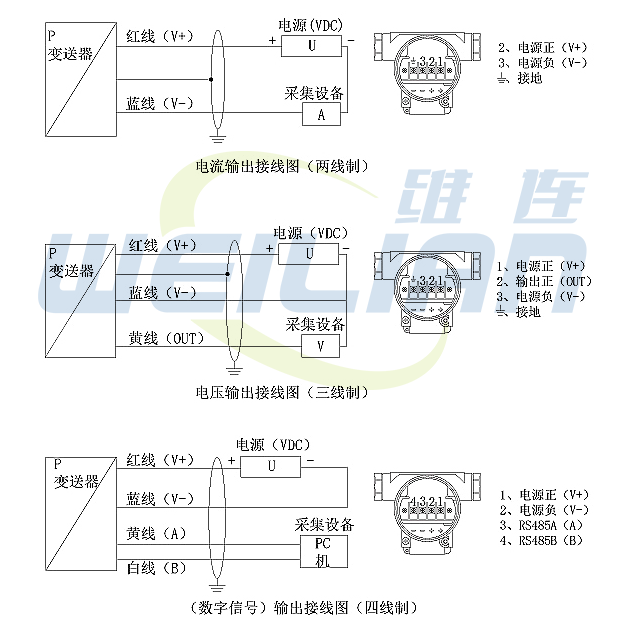

接線圖
●所標注接地點須全部有效接地。
●變送器外殼默認為地，所以要求現場設備有效接地。
●只有電流輸出有反接保護（無損壞但不工作）、限流限壓保護。其他輸出信號反接會導致變送器損壞。
●用戶須確保所用線纜外徑在卡套允許范圍內。確保線纜穩固無間隙安裝卡套內。壓線帽鎖緊直徑5-9mm。
產品選型
| 系列號 | 分度號 | 精度等級 | 溫度范圍 | 電氣定義 | 線纜規格 | 線纜材質 | 線纜顏色 | 電氣連接 | 線纜長度 | 探感外徑 | 探感長度 |
| L=XXmm | |||||||||||
| D=Xmm | |||||||||||
| EL=XXXXmm | |||||||||||
| U=U型端子；O=O型端子；Z=針型端子；Q=多芯連接器;（未標注：默認導體浸錫） | |||||||||||
| 1=透明白；2=紅色；3=白色；4=黑色；5=藍色；6=黃色；7=紫色；8=灰色；9=棕色；10=綠色；11=橙色 | |||||||||||
| A=FEP（PFA）;G=硅橡膠；F=PTFE；P=PVC；M=玻纖高溫線 | |||||||||||
| 1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm² | |||||||||||
| T=兩線制；S=三線制；F=四線制 | |||||||||||
| L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C | |||||||||||
| Y=1/3B級；A=A級；B=B級 | |||||||||||
| P1=PT100；P2=PT1000；P3=PT500 | |||||||||||
| 產品系列號 | |||||||||||
產品應用
循環水/冷卻、水鋼鐵工業、 油氣工業、機械制造、水處理、玻璃工業
