智能壓力開關PM-P204
智能壓力開關PM-P204產品特點：
產品性能：
物理特性：
環境數據：
認證 CE.、RoHS
特有技術規格：
壓力特性：
接線方式：
外形尺寸：
選型表：
●壓力量程：-100kpa-0& 0~52kpa~1000bar
●330度可轉表頭
●PNP或NPN開關輸出可選
●長期穩定性好
●抗干擾能力強
產品性能：
| 長期漂移 | ±0.2%FS/year（不累計 ) |
| 壓力 | ±0.25%FS ±0.5%FS (可選) |
| 溫度影響 | 1.5FS/100℃ |
| 補償溫度 | -20 ℃~80 ℃ |
| 工作溫度 | -20 ℃~80 ℃ |
| 零點允差 | ±1%FS |
| 滿程允差 | ±1%FS |
| 響應時間 | ≦5ms |
| 疲勞壽命 | 設計超過1億次 |
物理特性：
| 安裝接口 | 參見訂購指南 |
| 接液部件 | SS304\SS316L |
| 電氣接口 | m12×1五芯航空插件 |
| 外殼防護 | IP65 |
| 抗沖擊 | EC 68-2-32 procedure1 |
| 抗振動 | 40g，20-2000Hz |
| 重量 | 約200g |
環境數據：
認證 CE.、RoHS
特有技術規格：
| 電壓輸出： | |
| 輸出（4線） | PNP、NPN(4線) |
| 供電電壓 | 12-30Vdc |
| 電流輸出： | |
| 輸出（2線） | 4-20mA（2線） |
| 供電電壓 | 10-30Vdc |
壓力特性：
| 電壓范圍 | 耐壓（?FS） | 破裂圧（?FS） |
| Kpa / bar | PM-P204 | PM-P204 |
| 真空 | 5.0?FS | 10.0?FS |
| 5~100Kpa | 2.0?FS | 5.0?FS |
| 200bar-100bar | 2.0?FS | 3.0?FS |
接線方式：
| 類型 | 端子 | 電流（2線） | 電壓（3線） | 電壓（4線） | Modbus-RTU RS485 | 電纜顏色 |
| M12*1 | 1 | +ve供電 | +ve供電 | +ve供電 | +ve供電 | 棕 |
| 2 | -ve輸出 | -ve供電 | 百 | |||
| 3 | +ve輸出 | +ve輸出 | +ve輸出 | A+ | 藍 | |
| 4 | 0V公用端 | -ve供電 | B- | 黑 | ||
| DIN | 1 | +ve供電 | +ve供電 | +ve供電 | +ve供電 | 紅 |
| 2 | +ve輸出 | +ve輸出 | -ve供電 | -ve供電 | 黑 | |
| 3 | 0V公用端 | +ve輸出 | A+ | 藍 | ||
| GND | -ve輸出 | B- | 白 |

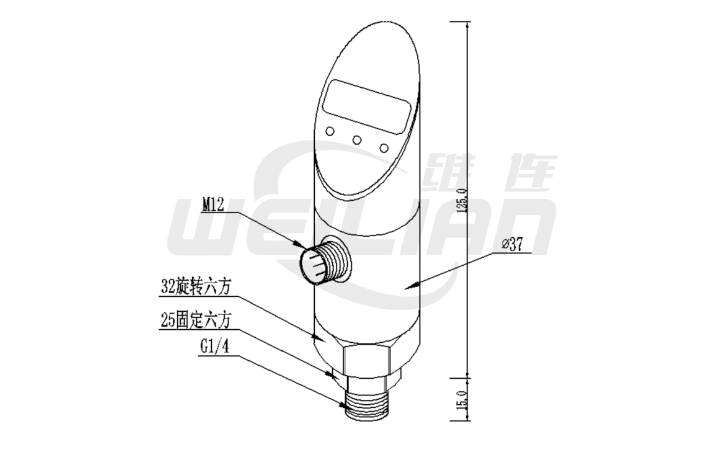

外形尺寸：
選型表：
| 溫壓一體式變送器 PM-P204 | ||||||
| 型號：PM-P204-?????? | ||||||
| 系列號 | ?壓力類型 | ?壓力范圍 | ?安裝接口 | ?開關類型 | ?精度 | 參數描述 |
| PM-P204 | ||||||
| A |
表壓 絕壓 |
|||||
|
客戶指定 K B M |
壓力數值 BAR MPa |
|||||
|
2G(F) 4G 2N 4N 14M 20M XX* |
G1/4 G1/2 1/4NPT 1/2NPT M14*1.5 M20*1.5 其他規格 |
|||||
|
2PNP 2NPN |
2路PNP 2路NPN |
|||||
|
2 |
±0.5%FS
±0.25%FS
|
|||||
注意事項
1、直接引線標配1米電纜線
3、6PIN標配2米電纜線
文檔下載： 智能壓力開關PM-P204
