陶瓷壓阻型壓力變送器PM-P200
陶瓷壓阻型壓力變送器產品特點：
產品性能：
物理特性：
環境數據：
認證 CE.、RoHS
特有技術規格：
壓力特性：
接線方式：
外形尺寸：
選型表：
●壓力量程：0-2bar-400bar
●高性能陶瓷新題
●緊湊型設計
●長期穩定性好
●抗干擾能力強
產品性能：
| 長期漂移 | ±0.2%FS/year（不累計 ) |
| 精度 | ±0.5%FS ±0.1%FS (可選) |
| 溫度影響 | 2%FS/100 ℃ |
| 補償溫度 | -20 ℃~80 ℃ |
| 工作溫度 | -30 ℃~85 ℃ |
| 零點允差 | ±0.5%FS |
| 滿程允差 | ±0.5%FS |
| 響應時間 | ≦5ms |
| 疲勞壽命 | 設計超過1億次 |
物理特性：
| 安裝接口 | 參見訂購指南 |
| 接液部件 | SS304、陶瓷 |
| 電氣接口 | 參見訂購指南 |
| 外殼防護 | IP65/IP67 |
| 抗沖擊 | IEC 68-2-32 procedure1 |
| 抗振動 | 100g，20-2000Hz |
| 重量 | 約35g |
環境數據：
認證 CE.、RoHS
特有技術規格：
| 電壓輸出： | |
| 輸出（3線） | zui小0V至zui大10V |
| 供電電壓 | 高于滿量程輸出4V，zui大30Vdc |
| 電流輸出： | |
| 輸出（2線） | 4-20mA（2線） |
| 輸出電壓 | 10-30Vdc |
壓力特性：
| 電壓范圍 | 耐壓（?FS） | 破裂圧（?FS） |
| 2bar-100bar | PM-P200 | PM-P200 |
| 2.0?FS | 3.0?FS | |
| 200bar-600bar | 1.5?FS | 2.0?FS |

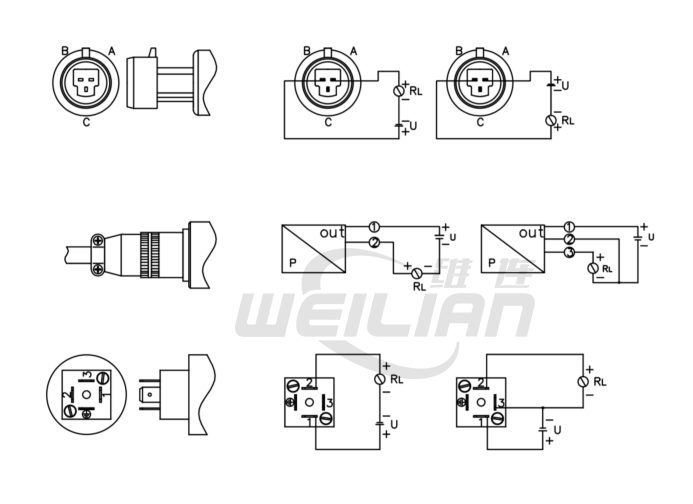

接線方式：
| 類型 | 端子 | 電流（2線） | 電壓（3線） | 電壓（4線） | Modbus-RTU RS485 | 電纜顏色 |
| DIN | 1 | +ve供電 | +ve供電 | +ve供電 | +ve供電 | 紅 |
| 2 | +ve輸出 | +ve輸出 | -ve供電 | -ve供電 | 黑 | |
| 3 | 0V公用端 | +ve輸出 | A+ | 藍 | ||
| GND | -ve輸出 | B- | 白 |

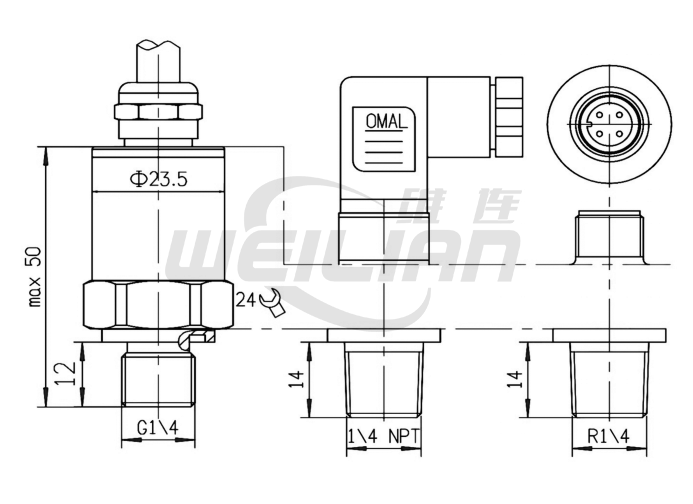

外形尺寸：
選型表：
| 陶瓷壓阻型壓力變送器 | ||||||
| 型號：SSM-P00-????? | ||||||
| 系列號 | ?壓力范圍 | ?安裝接口 | ? | ? | ? | 參數描述 |
| SSM-P200 | ||||||
| 范圍 B M |
壓力數值 BAR MPa |
|||||
|
1G(F) 2G(F) 4G 2N 7U(F) 9U(F) |
G1/8(內) G1/4(內) G1/2 1/4NPT 7/16-18UNF(內) 9/16-18UNF(內) |
|||||
|
4A 10V |
4-20mA2兩限制 0-10V三線制 |
|||||
|
1D 4P xE |
DIN 43650赫斯曼 四芯M12連接器/4PIN 直接引線X米 |
|||||
| ±0.5%FS | ||||||
文檔下載： 陶瓷壓阻型壓力變送器PM-P200
