1.產品概述

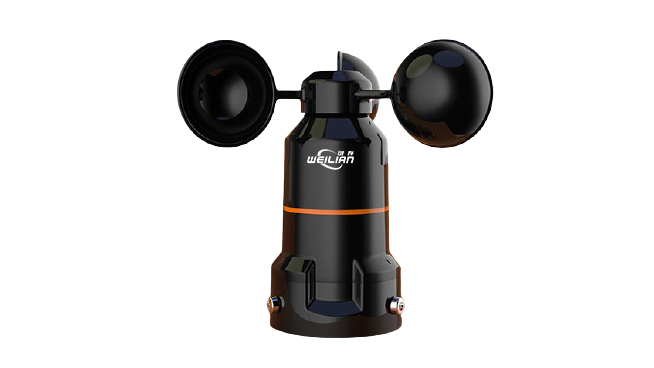

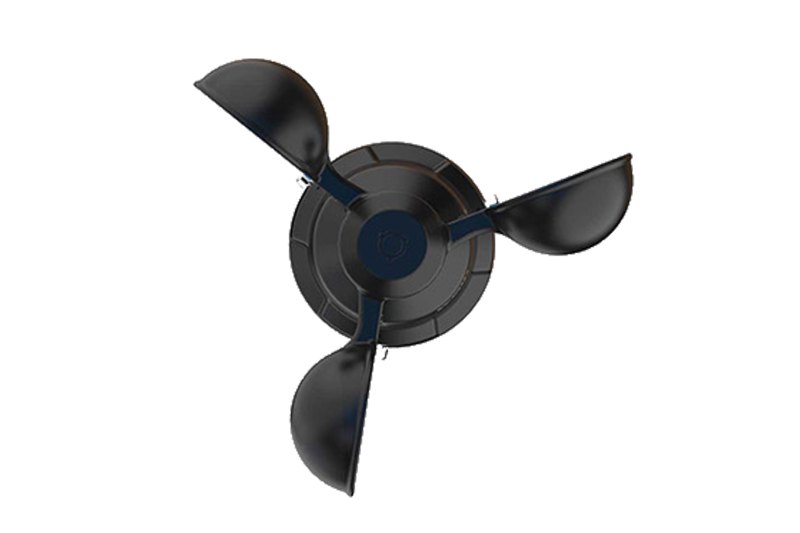

FS-01系列風速傳感器，外型小巧輕便，便于攜帶和組裝，三杯設計理念可以有效獲得外部環境信息，殼體采用優質聚碳材質，同時配合內部順滑的軸承系統，確保了信息采集的精確性。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖環境的風速測量。
- 產品參數
|
參數 |
技術指標 |
|
風速測量范圍 |
0-30m/s |
|
風速測量精度 |
±1m/s |
|
響應時間 |
小于5秒 |
|
波特率 |
9600 |
|
通訊端口 |
RS485 |
|
供電電源 |
12V-24VDC |
|
耗電 |
<1W |
|
運行溫度 |
-30-80℃ |
|
工作濕度環境 |
0-100%RH(15-95%RH) |
4.硬件連接
4.1 設備安裝前檢查
安裝設備前請檢查設備清單
|
名稱 |
數量 |
|
高精度傳感器 |
1臺 |
|
風速485線 |
1條 |
|
12V防水電源 |
1臺（選配） |
|
USB轉485設備 |
1臺（選配） |
|
保修卡/合格證 |
1份 |
4.2 接線方式
|
|
線色 |
說明 |
|
電源 |
紅 |
電源正 |
|
黑 |
電源負 |
|
|
通信 |
黃 |
485A |
|
綠 |
485B |
- 安裝方式
采用法蘭安裝，螺紋法蘭連接使風速傳感器下部管件牢牢固定在法蘭盤上，底盤的圓周上開四個的
安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在zui佳水平度，保證風向數據的準確性，
法蘭連接使用方便，能夠承受較大的壓力。
6.固定方式
傳感器尺寸如下圖所示：
- 通信協議
7.1通信基本協議
|
參參數數 |
內容 |
|
編碼 |
8位 |
|
數據位 |
8位 |
|
奇偶校驗位 |
無 |
|
停止位 |
1位 |
|
錯誤校驗 |
CRC冗長循環碼 |
|
波特率 |
2400bps/4800bps/9600bps可設， 出廠默認為9600bps |
|
編碼 |
8位二進制 |
7.2數據幀格式定義
采用Modbus-RTU通詢規約， 格式如下：
初始結構>=4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構>=4字節的時間
地址碼：為變送器的地址，在通詢網絡中是唯一的(出廠默認0x01)。
功能碼：主機所發指令功能提示，本變送器只用到功能碼0x03(讀取存器數據)
數據區：數據區是具體通詢數區， 注意16bits數據高字節在前。
CRC碼：二字節的校驗碼。
問詢幀
|
地址碼 |
功能碼 |
寄存器起始地址 |
寄存器長度 |
校驗碼低位 |
校驗碼高位 |
|
1字節 |
1字節 |
2字節 |
2字節 |
1字節 |
1字節 |
應答幀
|
地址碼 |
功能碼 |
寄存器起始地址 |
寄存器長度 |
校驗碼低位 |
校驗碼高位 |
|
1字節 |
1字節 |
2字節 |
2字節 |
1字節 |
1字節 |
寄存器地址
|
寄存器地址 |
PLC組態地址 |
內容 |
操作 |
|
0000H |
40001 |
風速(單位0.1m/s) |
只讀 |
|
0100H |
40101 |
設備地址(0-252) |
讀寫 |
|
0101H |
40102 |
波特率(2400/4800/9600) |
讀寫 |
通信協議實例級解釋
讀取設備地址0x01的風速值
問詢幀
|
地址碼 |
功能碼 |
寄存器起始地址 |
寄存器長度 |
校驗碼低位 |
校驗碼高位 |
|
0x01 |
0x03 |
0x00,0x00 |
0x00,0x01 |
0x84 |
0x0A |
應答幀（例如讀到風速值為2.3m/s）
|
地址碼 |
功能碼 |
寄存器起始地址 |
寄存器長度 |
校驗碼低位 |
校驗碼高位 |
|
0x01 |
0x03 |
0x02 |
0x00,0x17 |
0xB8 |
0x41 |
風速：
0017H（十六進制）=23=>風速=2.3m/s
注意事項
請檢查包裝是否完好，并核對變送器型號與規格是否與您選購的產品相符；如有問題請盡快與我公司聯系。
使用前請確認：電源輸出電壓是否正確；電源的正、負與產品的正、負接線方式；并詳細閱讀產品說明書或咨詢我公司。接線發生任何錯誤都會使變送器發生不可逆轉的損壞。
3.6質保與售后
質保條款遵循上海維連電子科技有限公司傳感器售后條款，對于傳感器主機電路部分質保兩
年，氣敏類探頭質保一年，配件(外殼/插頭/線纜等)質保三個月。
