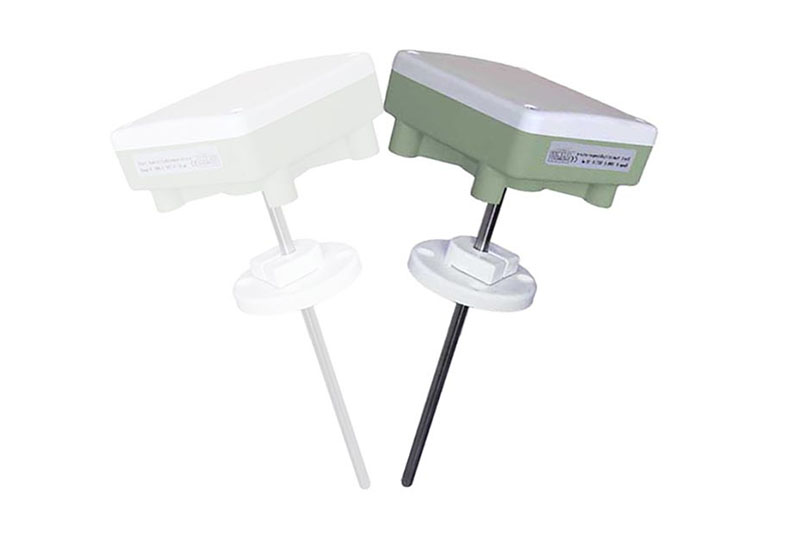

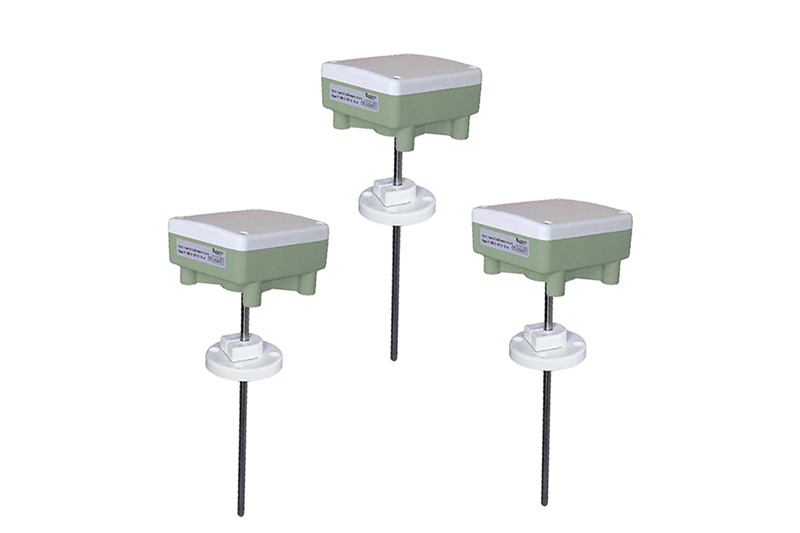

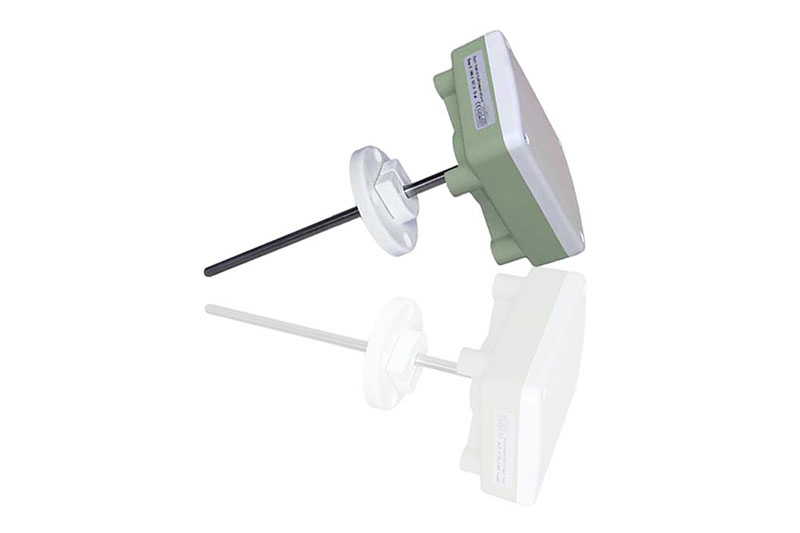

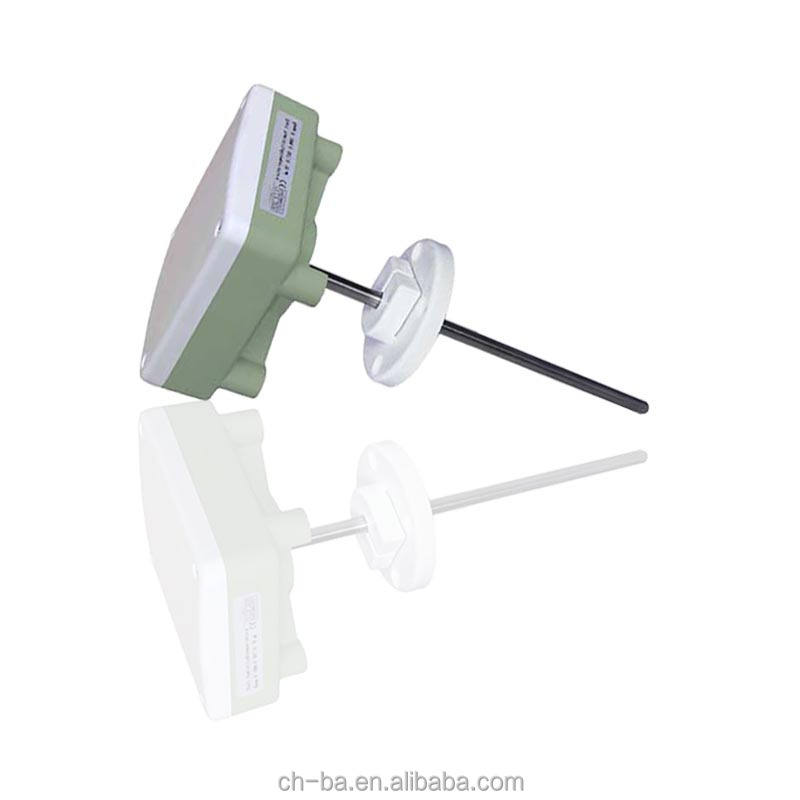

SF30面風速傳感器
測量原理：基于熱膜風速原理，傳感元件為森創公司特殊設計。
產品特點：
對極低風速有極靈敏的響應，接近 0m/s 空氣速率的準確測量。傳感器在 12-28VDC 供電下，輸出為 4-20mA、0-5V 或 0-10V線性信號。采用整體的熱膜風速元件，元件表面具有玻璃保護層， 使得傳感器探頭具有較好的抗振、抗污染、抗潮氣能力，可靠性遠遠好 于傳統的熱線式風速傳感器和其他普通的熱膜風速傳感器。傳感器具 有多種安裝結構，根據不同的應用場合，選擇不同探頭結構，可以方 便的將探頭固定在被測氣流流場內的合理位置，以取得穩定的信號輸 出。精確的線性修正電路設計和詳細的校準流程，使得 STF30
對極低風速有極靈敏的響應，接近 0m/s 空氣速率的準確測量。傳感器在 12-28VDC 供電下，輸出為 4-20mA、0-5V 或 0-10V線性信號。采用整體的熱膜風速元件，元件表面具有玻璃保護層， 使得傳感器探頭具有較好的抗振、抗污染、抗潮氣能力，可靠性遠遠好 于傳統的熱線式風速傳感器和其他普通的熱膜風速傳感器。傳感器具 有多種安裝結構，根據不同的應用場合，選擇不同探頭結構，可以方 便的將探頭固定在被測氣流流場內的合理位置，以取得穩定的信號輸 出。精確的線性修正電路設計和詳細的校準流程，使得 STF30
傳感器具有很好的精度和一致性。
優勢：
•低、中風速的準確測量
•精度高
•抗振、抗污染、抗潮氣能力
•長期穩定性
•非常好的性能價格比
技術參數：
測量范圍： 0~1m/s 、0-3m/s、0~5m/s、0~10m/s 、0~20m/s 、0~30m/s 、0~40m/S（其他量程可選）
輸出信號： 4-20mA、0-5V 或 0-10V，線性 精度（20℃/45%RH/1013hpa 條件下） 0-3m/s:：±（0.06m/s+2%m.v.)
0-20m/s：±（0.2m/s+3%m.v.)
0-40m/s：±（0.4m/s+5%m.v.)
響應時間： < 3 秒
供電電壓： 12-28VDC ，(電壓輸出型，可以 AC 供電) 耗電流： <50mA
測量介質： 干凈空氣和氣體，（非含顆粒和灰塵較大的氣體）
工作溫度范圍： -10 ~ +50℃
外殼: 殼體: ABS 塑料 ，IP65 密封等級 探桿:PVC 塑料

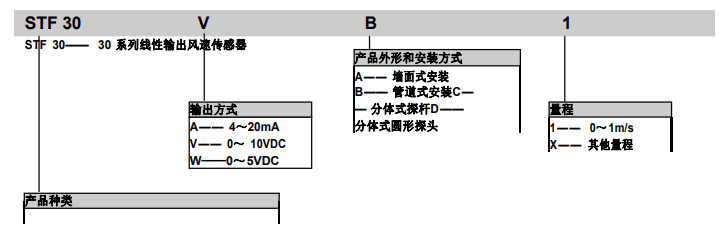

訂貨型號：
舉例：STF30AD1—— STF30 系列風速傳感器，24VDC 供電，輸出 4－20mA, 分體式圓形探頭結構,風速測量量程 0～1m/s。
氣動流向：
A,B,C 型安裝結構：傳感器探桿末端的窗口通道方向保持與被測的空氣流動方向一致。傳感器探桿末端有圓形標記點的一側為氣流的上游。
D 型安裝結構：傳感器探頭的 38mm 直徑一端為進氣端，60mm 直徑大圓盤一端為出氣端。
產品外形尺寸： 單位
電器連接：

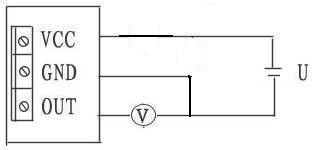

電壓輸出型

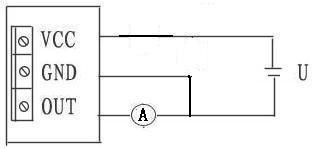

電流輸出型
文檔下載： SF30面風速傳感器
