固定外螺紋萬向雙金屬溫度計
雙金屬溫度計是用于測量中、低溫的現場檢測儀表，它具有易讀數，安全可靠，使用壽命長等優點，WZPB系列固定外螺紋萬向雙金屬溫度計可以直接測量工業生產過程中-60℃~500℃范圍內的液體、氣體和蒸汽等介質的溫度。
產品參數
工作原理
雙金屬溫度計是利用兩種不同金屬的膨脹系數不同的原理而工作的。將雙金屬片繞制成螺旋管狀的一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針在表盤上顯示對應的溫度。
外形尺寸
產品參數
| 測量范圍： | -60~500℃ |
| 精度等級： | 1.5級（可以做成1.0級） |
| 標度盤公稱直徑： | 60mm |
| 插入深度： | L=60~1800mm |
| 保護管直徑： | d=Φ6、Φ8、Φ10（尾管長度75～1250mm） |
| 保護管材質： | 不銹鋼304,321或其它 |
| 安裝螺紋： | M16*1.5其它請注明 |
| 響應時間： | ≤45S |
| 使用環境溫度： | 室內-25~55℃；室外-40~85℃ |
| 相對濕度： | 5~100% |
| 執行標準 | JB/T8803-1998 |
| 防護等級： | IP65 |
工作原理
雙金屬溫度計是利用兩種不同金屬的膨脹系數不同的原理而工作的。將雙金屬片繞制成螺旋管狀的一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針在表盤上顯示對應的溫度。

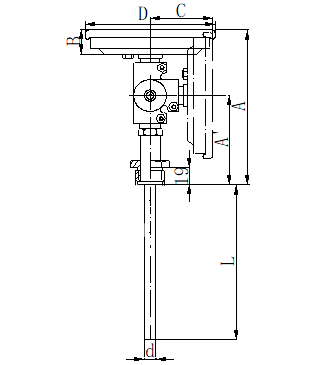

外形尺寸
WZPB固定外螺紋萬向雙金屬溫度計
D=70,A=90,B=22,C=46
d=6-10mm L=60-1800mm
固定螺紋M16*1.5或根據需要定制
文檔下載： 固定外螺紋萬向雙金屬溫度計
