TY系列智能型壓力變送器
TY系列智能型壓力變送器
技術參數
測量介質：液體或氣體（與接觸材料兼容）
TY系列智能變送器產品采用不銹鋼隔離膜片的OEM壓力傳感器作為信號測量元件， 并經過計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路將傳感器信號轉換為標準輸出信號， 充分發揮了傳感器的技術優勢， 使TY列壓力變送器具有優異的性能。它抗干擾、過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的壓力測量儀表。
技術參數
測量介質：液體或氣體（與接觸材料兼容）
整體材質：膜片 外殼 316L不銹鋼(接觸) 過程連接 304不銹鋼(接觸)
壓鑄鋁密封件 丁腈橡膠 (接觸) 外殼 壓鑄鋁
額定量程：-100kPa~0~100MPa(詳見量程選型表)
調校量程范圍須在額定量程范圍內≥1/10額定量程
壓力方式：表壓、絕壓、負壓
輸出信號：4~20mAHART通訊
供電電壓：12~36VDC 常規 15~36VDC 常規(帶顯示)
精度等級：
0.1%FS (量程≥100kPa定制) 0.25%FS (量程≥100kPa默認)
0.5%FS (10kPa≤量程<100kPa默認) 1%FS (量程<10kPa默認)
表頭顯示精度0.5%FS、液晶(LCD) 顯示
工作條件：介質溫度
環境溫度
-40~85℃
環境濕度
相對0%~95%(無冷凝無結露)
-40~-85℃
溫度補償：-10~70℃(精度為0.25%FS、0.5%FS、1%FS)
抗震性能：10g(20...2000Hz)
-40~80℃(精度為0.1%FS)
過載能力：200%額定滿量程或120MPa(取小值)
響應頻率：模擬信號輸出≤500Hz
穩定性能：±0.1%FS/年
溫度漂移：±0.01%FS/℃
整體重量：~1500g
(溫度補償范圍內)
防護等級：IP65注：以上防護等級是指電氣連接完整后所達到
功率范圍：電流型≤0.02Us(W)注：Us=供電電壓
負載特性：電流型負載≤{(Us-7.5)-0.02(Us=供電電壓)}

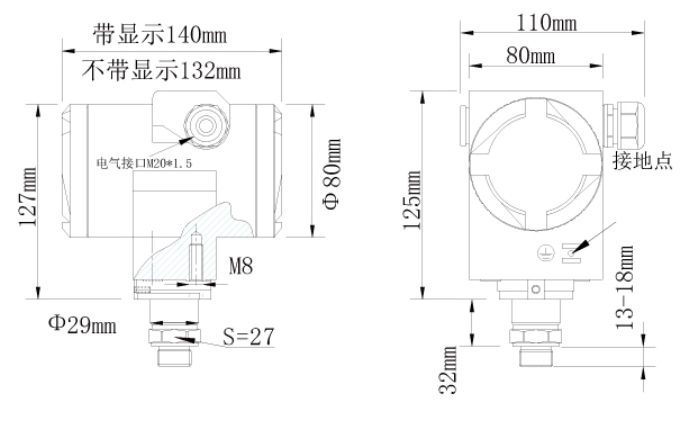

外形尺寸
外形尺寸
文檔下載： TY系列智能型壓力變送器
