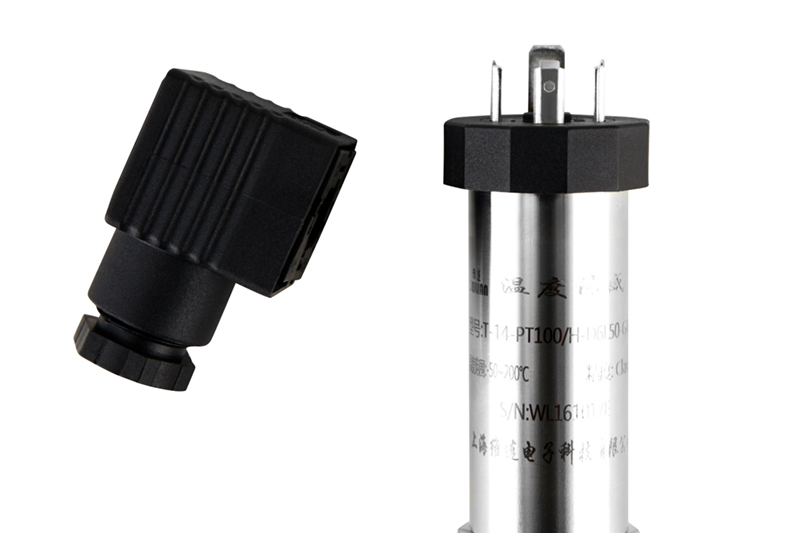

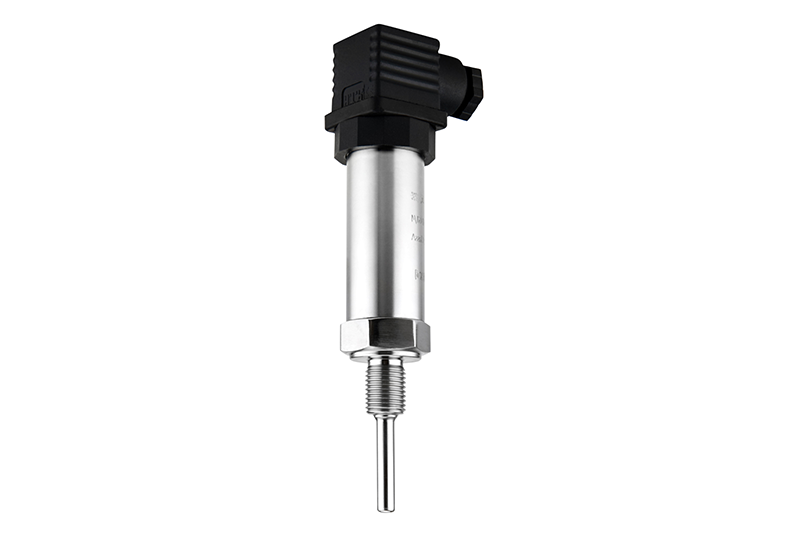

T14系列鉑電阻溫度傳感器
    概述:T14系列是采用進口薄膜芯片封裝，T14系列鉑電阻溫度傳感器用來測量氣體、液體、固體等溫度傳感器。

產品特點

產品參數

測量介質:	氣體、液體、固體
輸入信號：	PT10、PT100、PT1000、Cu50、Cu100（其他可選）
整體材質：	護管材質、304不銹鋼(接觸)、滑塊法蘭ABS工程塑料(接觸) 外殼ABS工程塑料
測量量程:	-20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃
供電電壓:	12~-36VDC
輸出信號：	4-20mA、（1-5V、0-5V）
測量精度:	0.2%
環境溫度:	-40-85℃
溫度漂移：	≤0.2%FS/℃
響應時間：	≤30s
穩定性能:	±0.1%FS/年
允許誤差：	±0.3K+0.005XT
防護等級:	IP65 防塵 防噴水

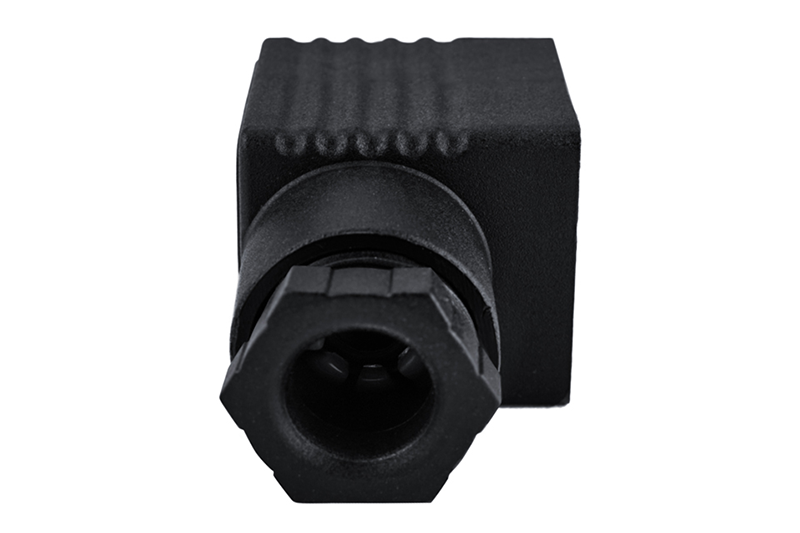

電氣連接：	一體化結構不銹鋼殼體、標準霍斯曼接頭、航空插頭，鎧裝接線盒
絕緣電阻：	≥100MΩ(250DC時)
材質：	不銹鋼304/316L
補償電纜：	硅膠：環境-50~180℃
	金屬網：環境-20~350℃
安裝方式：	螺紋連接，擰入式安裝不銹鋼1.4571

IEC國際標準

熱電阻型號	電極材料	溫度范圍
pt10	鉑電阻	-200~850℃
pt100	鉑電阻	-200~850℃
pt1000	鉑電阻	-200~850℃
Cu50	銅電阻	50~150℃
Cu100	銅電阻	50~150℃

工作原理
T14系列鉑電阻溫度傳感器的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用zui多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。熱電阻是中低溫區zui常用的一種溫度檢測器。

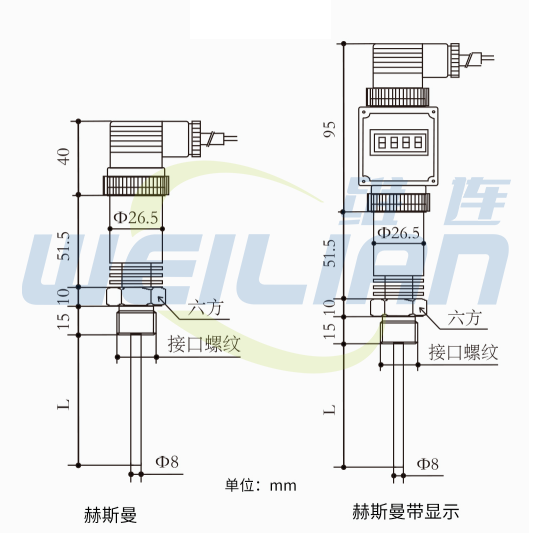

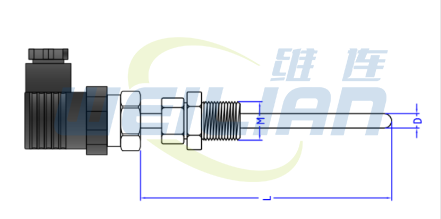

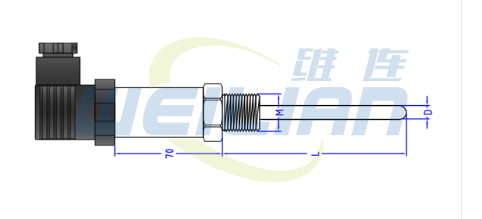

外形尺寸

固定螺母型

活動螺母性

1.過程連接方式		2.保護管直徑
代碼	螺紋規格	代碼	置入直徑
M1	外螺紋M20*1.5	6	Φ6
M2	外螺紋M16*1.5	8	Φ8
M3	外螺紋M27*2	10	Φ10
		16	Φ16
3.插入深度		4.現場顯示類型
代碼	插入深度	代碼	現場顯示類型
L	50、100、150	A	無顯示
	200、300、450、	B	LED數碼顯示
	500、800、1000	C	LCD液晶顯示
5.量程范圍		備注
代碼	量程范圍	默認為4-20mA輸出，電壓輸出可定制。
pt100	-50-600℃

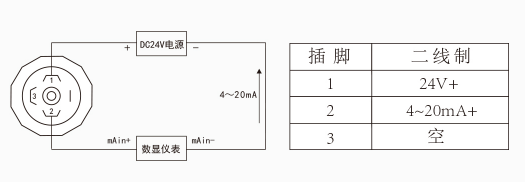

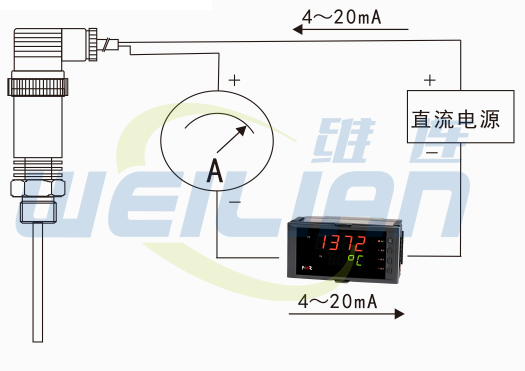

儀表連接

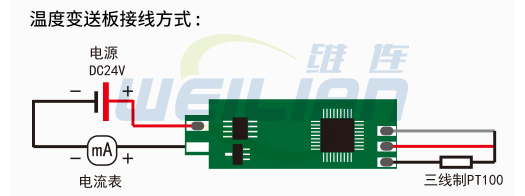

溫度變送板連接方式

產品選型

系列號	分度號	精度等級	溫度范圍	電氣定義	線纜規格	線纜材質	線纜顏色	電氣連接	線纜長度	探感外徑	探感長度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=針型端子；Q=多芯連接器;（未標注：默認導體浸錫）
							1=透明白；2=紅色；3=白色；4=黑色；5=藍色；6=黃色；7=紫色；8=灰色；9=棕色；10=綠色；11=橙色
						A=FEP（PFA）;G=硅橡膠；F=PTFE；P=PVC；M=玻纖高溫線
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=兩線制；S=三線制；F=四線制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B級；A=A級；B=B級
	P1=PT100；P2=PT1000；P3=PT500
產品系列號

產品應用
    T14 系列溫度開關可滿足液壓、潤滑、傳到系列中對于溫度控 制的不同要求，用于檢測溫度是否超過zui高限或zui低限。
