T10系列防爆型鉑電阻溫度傳感器
   概述:T10系列是采用進口薄膜芯片封裝，T10系列鉑電阻溫度傳感器用來測量氣體、液體、固體等溫度傳感器。
   通用型產品-測量范圍從-200-1800°C 用戶可定義-4.-20mA 輸出-可帶 HART 協議 -多種過程連接可選 -可加裝 4 位 LED/LCD 數顯表-全金屬外殼。

產品特點

產品參數

1測量介質:	氣體、液體、固體
輸入信號：	PT10、PT100、PT1000、Cu50、Cu100（其他可選）
測量量程:	-20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃
供電電壓:	10~100VDC
輸出信號：	4-20mA、（1-5V、0-5V）
測量精度:	0.2%
環境溫度:	15-35℃ 相對濕度<80%
溫度漂移：	≤0.2%FS/℃
響應時間：	≤30s
穩定性能:	±0.1%FS/年
允許誤差：	±0.3K+0.005XT
防護等級:	IP65 防塵 防噴水
絕緣電阻：	≥100MΩ(250DC時)
銅熱電阻絕緣電阻:	≥50MΩ·m
材質：	不銹鋼304/316L

測量范圍及允許誤差：

分度號	測溫范圍	精度等級	允許偏值
Pt100	-200～450℃	A級	±（0.15+0.002｜t｜） ±（0.30+0.005｜t｜）
		B級
Cu50 Cu100	-50～150℃	---	±（0.30+0.006｜t｜）

    注：t為感溫元件實測溫度絕對值。


熱響應時間：

分度號	保護管材質	管徑mm	熱響應時間
Pt100	304S 1Cr18Ni9Ti	Φ16	＜60S
		Φ12	＜40S
		變截面	＜24S
Cu50 Cu100	304S 1Cr18Ni9Ti	Φ16	＜90S
		Φ12	＜45S
		變截面	＜24S

公稱壓力：

序號	安裝固定形式	公稱壓力
1	無固定	常壓
2	固定螺紋	≤10MPa
3	活動法蘭	常壓
4	固定法蘭	≤2.5MPa
5	活絡管接頭式	常壓
6	11錐形固定螺紋式	≤30MPa

工作端變截面型式熱響應時間：＜24S。

φ25mm管徑為雙層套管。

工作原理
T10系列防爆型熱電阻溫度傳感器的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用zui多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。熱電阻是中低溫區zui常用的一種溫度檢測器。  熱電阻主要由接線盒、接線端子、保護管、絕緣套管、電阻絲組成基本結構，并配以各種安裝固定裝置組成。

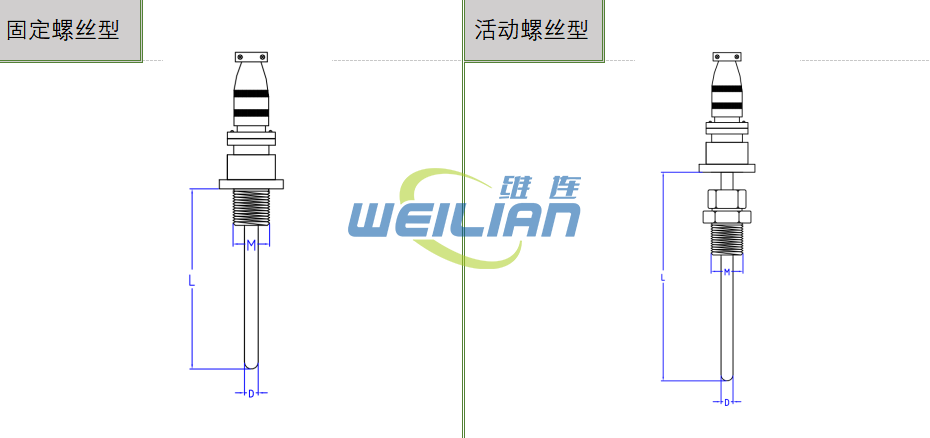

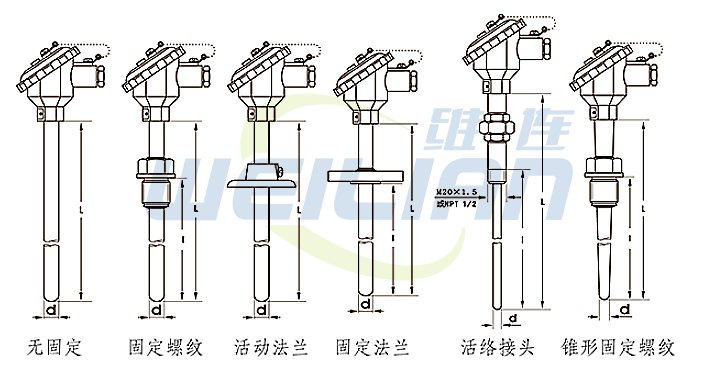

產品尺寸

保護管插入深度

安裝固定形式	插入深度I(mm)
無固定	150	200	250	300	350	400	500	750	1000	1500	2000
固定螺紋	150	200	250	300	350	400	500	750	1000	1500	2000
活動法蘭	150	200	250	300	350	400	500	750	1000	1500	2000
固定法蘭	150	200	250	300	350	400	500	750	1000	1500	2000
錐形固定螺紋式	150	200	250	300	350	400	500
活絡管接頭1式	250	275	300	350	400	450	550	650	750	900	1100

注：保護管總長：L=l+150；特殊插入深度及其保護管材質可按協議定貨

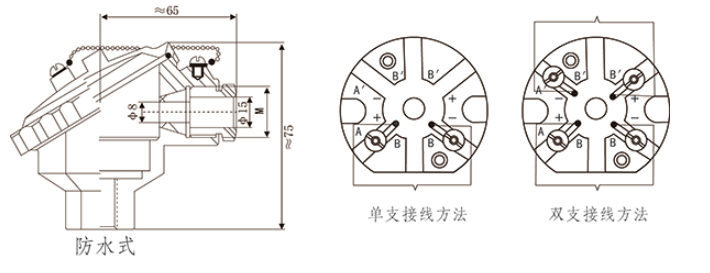

接線盒外形

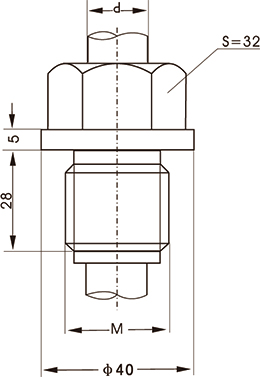

固定螺紋

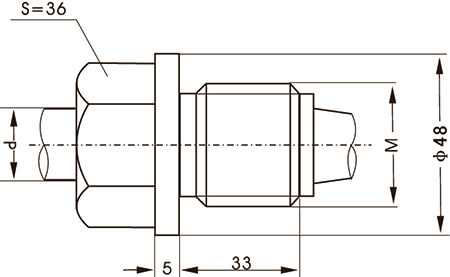

固定螺紋錐形保護管

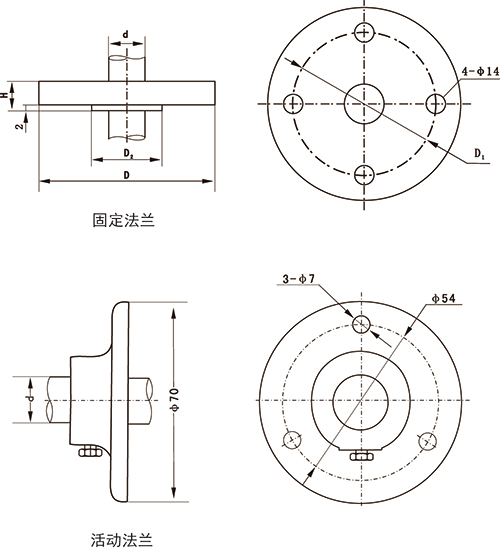

法蘭規格
D	D1	D2	H	d
Φ95	Φ65	Φ46	14 16	Φ16
Φ105	Φ75	Φ56
Φ115	Φ85	Φ65	16	Φ20
Φ115	Φ85	Φ65

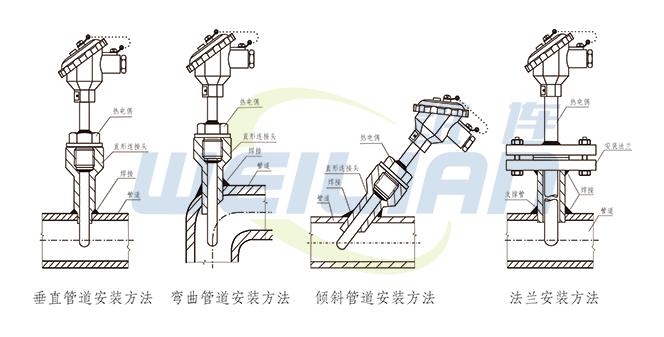

安裝示意圖

產品選型

系列號	分度號	精度等級	溫度范圍	電氣定義	線纜規格	線纜材質	線纜顏色	電氣連接	線纜長度	探感外徑	探感長度
											L=XXmm
										D=Xmm
									EL=XXXXmm
								U=U型端子；O=O型端子；Z=針型端子；Q=多芯連接器;（未標注：默認導體浸錫）
							1=透明白；2=紅色；3=白色；4=黑色；5=藍色；6=黃色；7=紫色；8=灰色；9=棕色；10=綠色；11=橙色
						A=FEP（PFA）;G=硅橡膠；F=PTFE；P=PVC；M=玻纖高溫線
					1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm²
				T=兩線制；S=三線制；F=四線制
			L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C
		Y=1/3B級；A=A級；B=B級
	P1=PT100；P2=PT1000；P3=PT500
產品系列號

產品應用
    循環水/冷卻、水鋼鐵工業、 油氣工業、機械制造、水處理、玻璃工業
