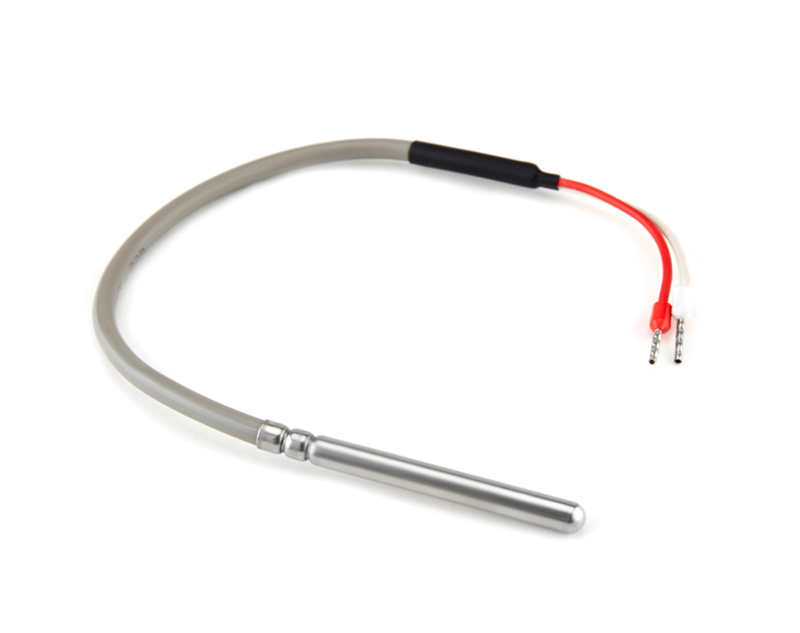

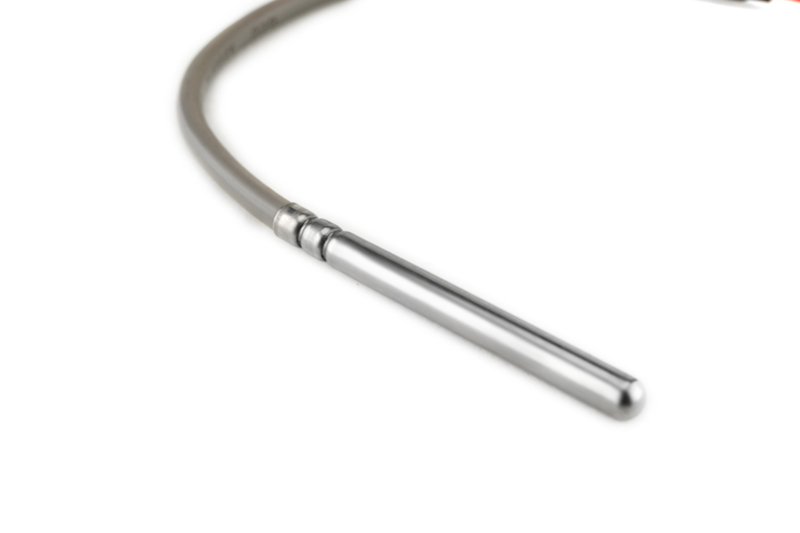

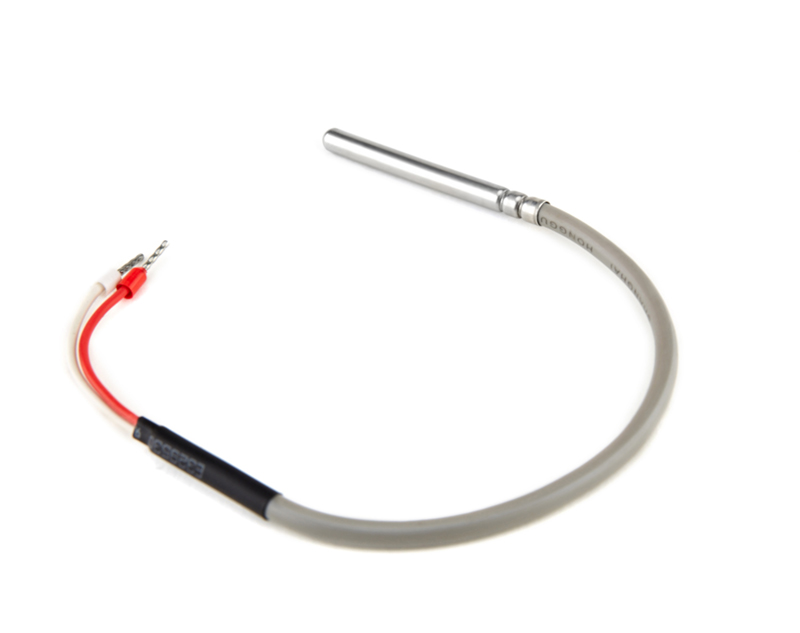

T01系列溫度傳感器
T01系列溫度傳感器
概述:T01 系列：采用進口薄膜芯片封裝，用來測量氣體或者液體等環境中的簡易安裝溫度傳感器。
產品特點
●對于-40至+600°C的溫度
●帶防振測量插件的軟護套電纜
●保護管直徑（從3.0 mm起）
●應用程序特定插入長度
●能彎曲，便于安裝
●機械性能好、耐振，抗沖擊
●體積小，內部無空氣隙
● 熱慣性上，測量滯后小
● 使用壽命長
產品參數
| 測量介質: | 氣體、液體、固體 |
| 傳感器： | PT10、PT100、PT1000、Cu50、Cu100（其他可選） |
| 整體材質： | 不銹鋼304/316L(接觸) |
| 測量量程: | -20-105℃、-50-200℃、-50-260℃、-50-350℃、-200-600℃ |
| 供電電壓: | 3~5.5VDC |
| 輸出信號： | 熱電阻信號 0.1-20mA、（1-5V、0-5V） |
| 外殼尺寸： | 6*50mm 可定制 |
| 探頭長度： | 20-1000mm |
| 探頭直徑： | 3、6、8mm |
| 測量精度: | A級 B級 |
| 環境溫度: | -40-85℃ |
| 溫度漂移： | ≤0.2%FS/℃ |
| 響應時間： | ≤30s |
| 穩定性能: | ±0.1%FS/年 |
| 允許誤差： | ±0.3K+0.005XT |
| 防護等級: | IP67 防塵 防噴水 |

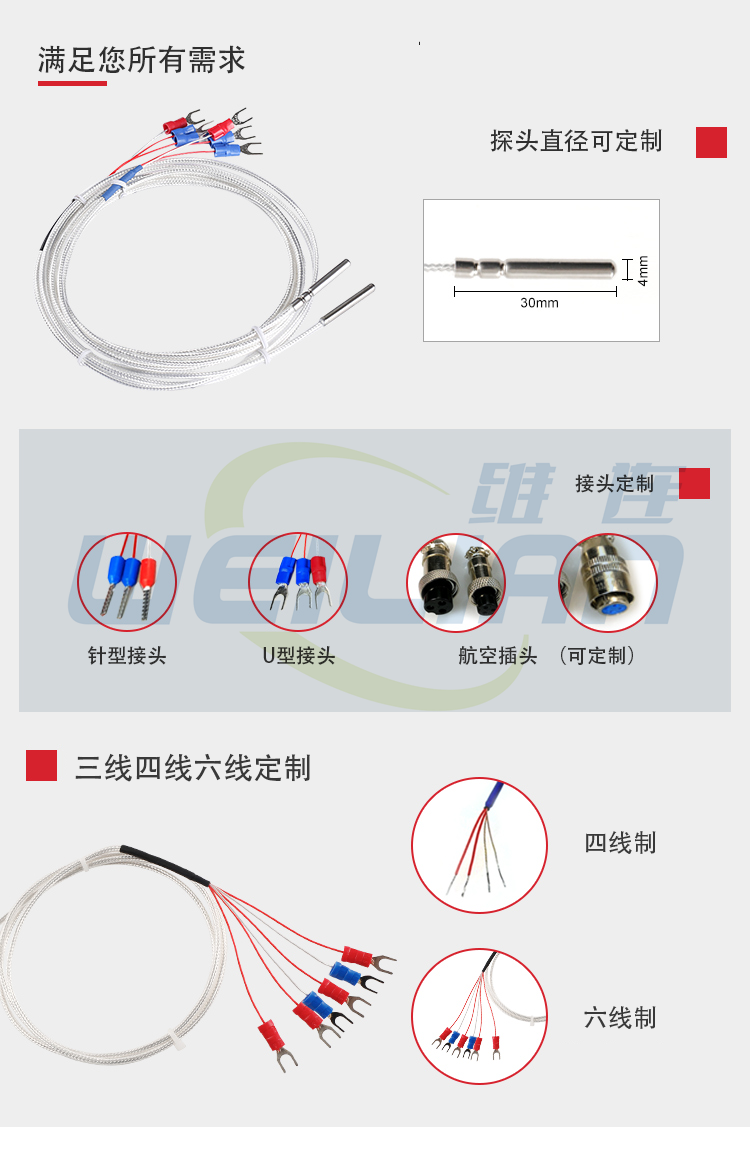

| 電氣連接： | U型O型針型端子、定制、直接出線、冷壓接頭、薄片插座式或多針腳連接器 |
| 絕緣電阻： | ≥100MΩ(250DC時) |
| 耐壓標準： | ≥0.5MP |

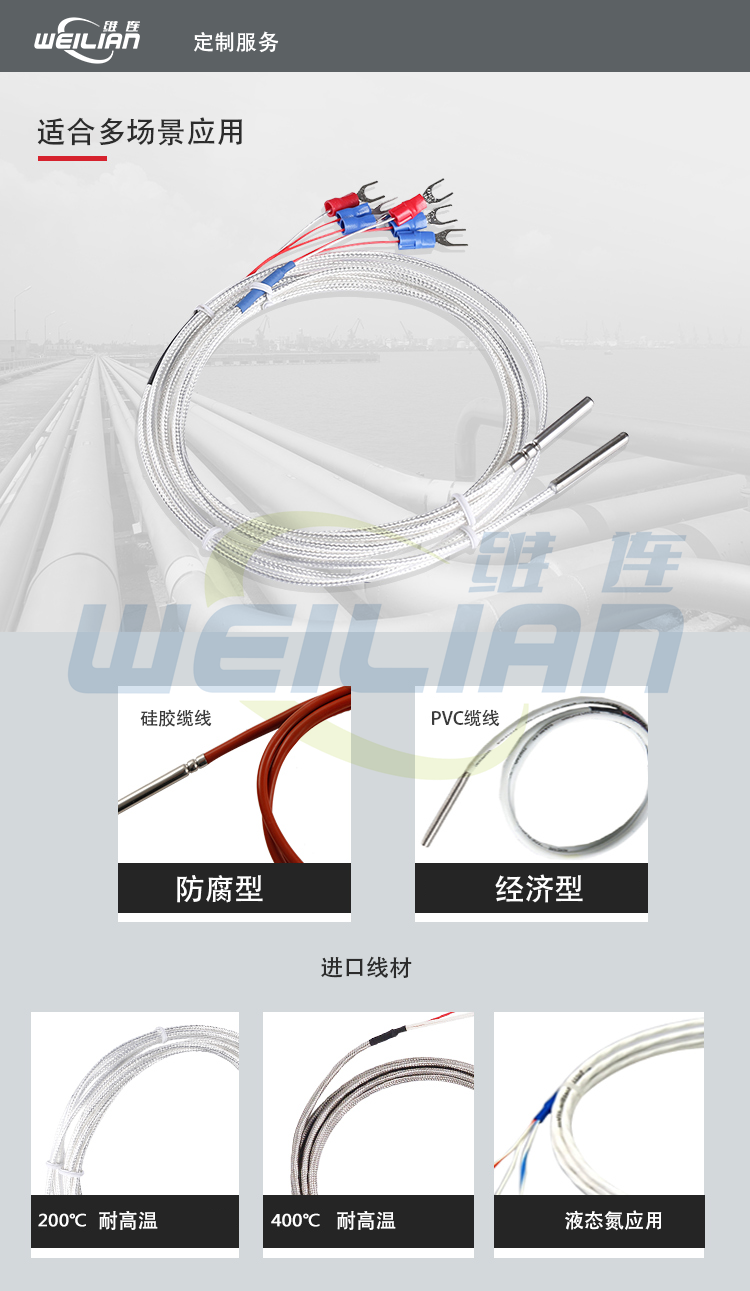

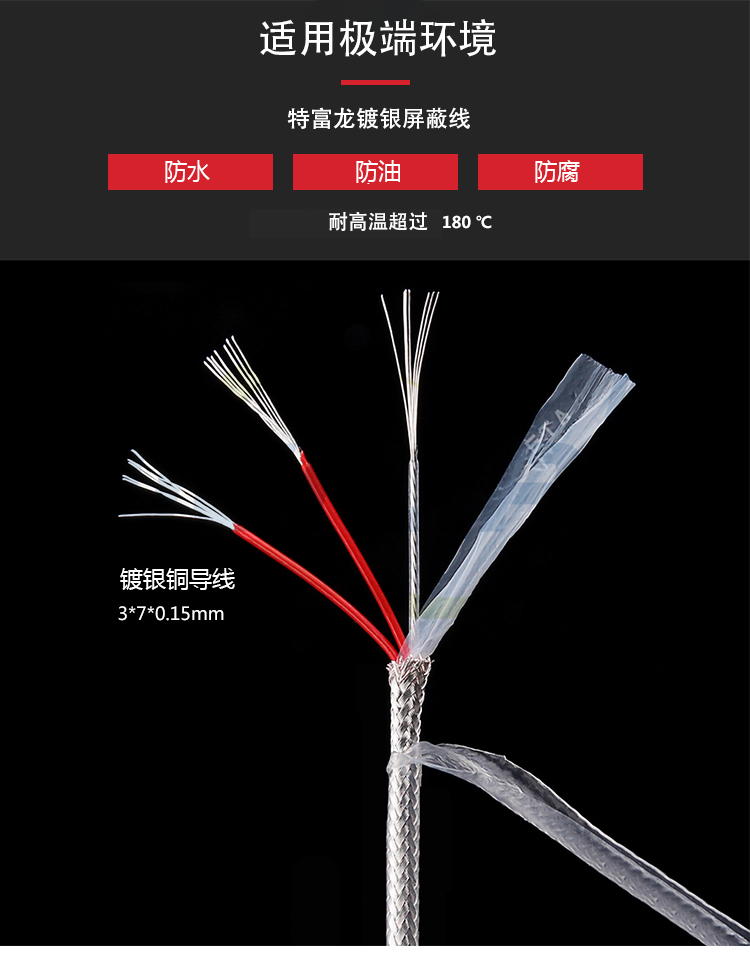

| 纜線材質： | 熱縮管、PVC管、玻璃纖維管、鐵氟龍管 |
| 安裝方式： | 管，法蘭，螺紋（1/2" NPT，M8，M10）， 定制 |
IEC國際標準
| 熱電阻型號 | 電極材料 | 溫度范圍 |
| PT10 | 鉑金電阻 | -200~850℃ |
| PT100 | 鉑金電阻 | -200~850℃ |
| PT1000 | 鉑金電阻 | -200~850℃ |
| Cu50 | 銅電阻 | -50~150℃ |
| Cu100 | 銅電阻 |
-50~150℃ |
產品選型
| 系列號 | 分度號 | 精度等級 | 溫度范圍 | 電氣定義 | 線纜規格 | 線纜材質 | 線纜顏色 | 電氣連接 | 線纜長度 | 探感外徑 | 探感長度 |
| L=XXmm | |||||||||||
| D=Xmm | |||||||||||
| EL=XXXXmm | |||||||||||
| U=U型端子；O=O型端子；Z=針型端子；Q=多芯連接器;（未標注：默認導體浸錫） | |||||||||||
| 1=透明白；2=紅色；3=白色；4=黑色；5=藍色；6=黃色；7=紫色；8=灰色；9=棕色；10=綠色；11=橙色 | |||||||||||
| A=FEP（PFA）;G=硅橡膠；F=PTFE；P=PVC；M=玻纖高溫線 | |||||||||||
| 1=0.08mm²；2=0.12mm²；3=0.20mm²；4=0.35mm²；5=0.50mm²；6=0.75mm² | |||||||||||
| T=兩線制；S=三線制；F=四線制 | |||||||||||
| L=-200°C~+200°C；M=-70°C~+300°C；H=0°C~+500°C | |||||||||||
| Y=1/3B級；A=A級；B=B級 | |||||||||||
| P1=PT100；P2=PT1000；P3=PT500 | |||||||||||
| 產品系列號 | |||||||||||
幫我選型
掃碼添加黃工微信
產品應用
T01熱電阻溫度探頭常被用作測量焚燒發電系統，加熱系統，控制設備，工業自動化等的設備、管道內的氣體或液體的溫度及固體的表面溫度以及 循環水/冷卻、水鋼鐵工業、 油氣工業、機械制造、水處理、玻璃工業。
文檔下載： T01系列溫度傳感器
