高精度PT100溫度傳感器鉑電阻溫度探頭T系列
2021-12-01 來源：www.www.jjjthw.com 次
高精度PT100溫度傳感器鉑電阻溫度探頭系列
高精度pt100溫度傳感器T系列適用于設備表面溫度、液體溫度、氣體溫度的測量。操作人員有責任檢驗設備是否適合應用的工況條件。如果存在任何疑問，請聯系我們的銷售部門以確保變送器的正確應用。
基本原理
基于電阻的熱效應進行溫度測量，即電阻體的阻值隨溫度的變化而變化的特性，PT100溫度感測器是一種以鉑金(Pt)作成的電阻式溫度檢測器，屬于正電阻系數，其電阻和溫度變化的關系式如下：R=Ro(1+aT)其中a=0.00392，Ro為100(在0℃的電阻值)，T為攝氏溫度因此鉑金作成的電阻式溫度檢測器，又稱為PT100。
產品參數
測量介質：固體、液體或氣體(與接觸材質兼容)
測量范圍： -50~200℃
測量元件： 1*Pt100(1/3B級)
響應時間：≤18s(符合IEC 60751， 0.4/s水流， 10℃步進)
穩定性能： ±0.1%FS/年
防護等級：IP68
絕緣電阻： ≥100MQ， 500VDC
絕緣強度： 500VAC
環境溫度： -40~85℃
環境濕度：0%~95%RH(無冷凝無結露)
整體材質：外殼 304不銹鋼
線纜 四氟屏蔽補償線纜(中3mm)、聚氨酯屏蔽補償線纜(中5mm)
耐溫-50~200℃
耐溫-50~100℃
抗震性能：10g(20...2000Hz) 符合IEC 60068-2-6標準
抗沖擊性：500g/ms 符合IEC 60068-2-27標準
接線圖

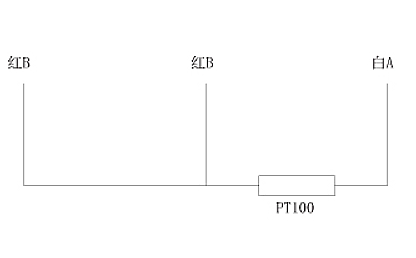

三線制接線圖
高精度PT100溫度探頭樣式
護管式
T01系列溫度傳感器

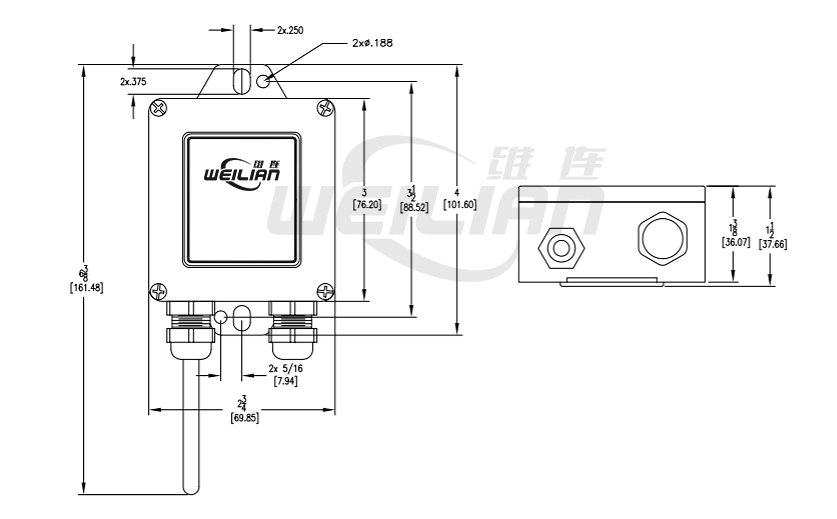

磁吸式
壓鼻式
旋入式
貼片式
壓簧式
投入式
衛生型
硅膠封裝
其他定制聯系技術工程師
