低溫線規格

低溫線特點
用于zui大限度地減少熱泄漏到傳感器和低溫系統中，低溫線比銅線具有低得多的熱導率（和更高的電阻率）。zui常見的低溫線材是磷青銅。這種電線有單、二和四引線配置。四引線配置有 Quad-twist™（兩條雙絞線）或 Quad-lead™（帶狀）。線規為 32 或 36 AWG，使用聚酰亞胺或聚乙烯醇縮甲醛 (Formvar®) 來絕緣電線。其他常見的低溫線包括錳、鎳鉻合金加熱線和 HD-30 重型銅線。

單股低溫線 — WSL-32、WSL-36

單股低溫線特點
●磷青銅絲
●非鐵磁性
●單股
●32 和 36 AWG
●聚酰亞胺絕緣（WSL-32）
●Formvar® 絕緣材料，透明 (WSL-36)
非磁性 (NM) 單引線 (SL) 線是磷青銅（CuSnP 合金）線。該導線的電阻從室溫到氦氣溫度的溫度依賴性相對較低。

WSL-32 可用于需要更堅固和更“堅固”引線的傳感器安裝。
WSL-36 線推薦用于一般傳感器安裝。

雙絞線 — WCT-34

雙絞線特點
●鍍銀銅
●34 AWG
●Teflon® 絕緣材料
這些低電阻雙絞線非常適合延長低溫傳感器的引線長度。

Duo-Twist™ 低溫線 — WDT-32、WDT-36

Duo-Twist™ 低溫線特點
●磷青銅絲
●非鐵磁性
●單對雙絞線（2 線）
●顏色編碼（陰極綠色，陽極透明）
●zui小化拾音器噪音
●32 和 36 AWG
●聚酰亞胺絕緣
Duo-Twist™ 是 32 或 36 AWG 磷青銅線的單對雙絞線（2 根導線），以每厘米 3.15 捻（每英寸 8 捻）的速度捻制。當需要zui小化通過引線的感應電流對二極管傳感器或樣品產生拾取噪聲的任何可能性時，該導線是一個不錯的選擇。

Quad-Lead™ 低溫焊絲 — WQL-32、WQL-36

Quad-Lead™ 低溫焊絲特點
●磷青銅絲
●非鐵磁性
●四色編碼引線
●32 和 36 AWG
●聚酰亞胺絕緣
Quad-Lead™ 導線是一種 4 線“帶狀電纜”，與使用單根導線相比，它使導線的散熱和包扎更容易。使用 Quad-Lead™ 導線可輕松制作無感（雙線）繞組，用于散熱器和加熱器。此外，導線采用顏色編碼，便于識別導線，并可拆分為 2 對線。Quad-Lead™ 線由于其低磁阻，還可用于磁場應用中的標準 4 引線測量。
注意： Quad-Lead™ 導線使用 Bond Coat 999 鍵合膜制成“帶狀電纜”。這種粘合劑會在 160 至 180 °C 以上軟化?？梢酝ㄟ^(guò)加熱或使用旋轉磨損式機械剝線器（推薦：Eraser 公司 RT2S Magnet Wire Stripper）分離單根電線。
請勿使用任何鋒利的刀片分開電線，否則會造成損壞。

Quad-Twist™ 低溫線材 — WQT-32、WQT-36

Quad-Twist™ 低溫線材特點
●磷青銅絲
●非鐵磁性
●2 雙絞線（4 線），顏色編碼
●zui小化拾音器噪音
●聚酰亞胺絕緣（WQT-32）
●Formvar® 絕緣材料 (WQT-36)
Quad-Twist™ 是 32 或 36 AWG 磷青銅線的 2 對雙絞線（4 根引線）。每對包括每厘米 3.15 捻（每英寸 8 捻），并且 2 對以每厘米 1.57 捻（每英寸 4 捻）纏繞。當需要zui小化通過引線的感應電流對二極管傳感器或樣品的拾取噪聲時，該導線是一個不錯的選擇。將一根雙絞線用于傳感器激勵，另一根雙絞線用于傳感器輸出電壓，以zui大限度地減少電磁噪聲的拾取。

錳銅線 — WMW-30、WMW-32、WMW-36

錳銅線特點
●標稱 83% 銅、13% 錳和 4% 鎳
●非鐵磁性
●30、32 和 36 AWG
●重型 Formvar® 絕緣材料
錳銅線通常用于非磁性應用中的低溫恒溫器接線或加熱器要求。

重型引線 — WHD-30

重型引線特點
●30 AWG
●7 根 38 AWG 鍍銀絞合銅絞線
●黑色蝕刻 Teflon® 用于與環氧樹脂粘合
這種更堅固的電線可用作需要或需要低電阻加熱器的低溫環境中電阻加熱器的引線。

鎳鉻合金加熱絲 — WNC-32

鎳鉻合金加熱絲特點
●標稱 80% 鎳，20% 鉻
●非鐵磁性
●32 AWG
●聚酰亞胺絕緣
這種高電阻線通常用于加熱器要求。相對較大的導線尺寸提供了足夠的表面積以耗散導線內產生的熱量，而導線溫度僅適度升高。

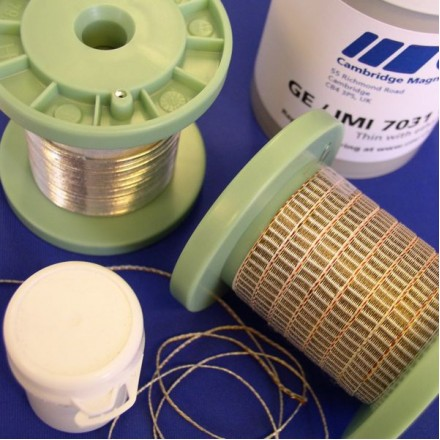

磷青銅絲

磷青銅線（Quad-Lead™、Quad-Twist™、Duo-Twist™ 和非磁性）幾乎適用于所有低溫應用。這些電線的低磁阻使它們成為磁場使用的理想選擇。

物理性質

熔化范圍： 1,223 K 至 1,323 K（950 °C 至 1050 °C）

熱膨脹系數： 1.78×10 -5

熱導率： 293 K 時為 48 W/(m • K)

電阻率（退火）： 1.15 × 10 -7 Ω • m 在 293 K

比熱： 376.4 J/(kg•K)

應力消除溫度（1 小時）： 423 K 至 498 K（150 °C 至 225 °C）

化學成分：標稱94.8%銅、5%錫、0.2%磷

電線絕緣
聚酰亞胺
聚酰亞胺絕緣是迄今為止可用于低溫接線的zui通用的絕緣選項。它將在超過 493 K (220 °C) 的溫度下運行以進行間歇性工作，并且具有出色的耐化學溶劑性和耐燒毀性。聚酰亞胺具有出色的耐輻射性，因此廣泛用于航天和高能物理應用。聚酰亞胺可在端子準備過程中通過機械方式去除，32 AWG 的額定電壓為 3525 VAC，36 AWG 的額定電壓為 2525 VAC。

聚乙烯醇縮甲醛 (Formvar ® )
Formvar ®具有優異的機械性能，例如耐磨性和柔韌性。該薄膜在低溫下可承受過度伸長而不會破裂，使其成為超低溫下彎曲半徑小的布線應用的絕佳選擇。但是，建議小心，因?yàn)?Formvar® 在與甲苯、石腦油和二甲苯等溶劑接觸時容易開裂，因此，應在涂漆前進行退火預熱。Formvar® 可在端子準備期間機械移除，額定電壓為 3525 VAC（32 AWG）、2525 VAC（36 AWG）。

需要更多資訊可以聯系我們維連工程師。電話/微信18717811268 黃工 郵箱 sales@www.jjjthw.com
