在本文中，我們將討論如何使用電阻器將電流轉換為電壓，例如 0-20 mA 到 0-10 VDC 的轉換、4-20 mA 到 2-10 VDC 的轉換、0-20 mA 到 0-5 VDC 的轉換轉換。
將電流轉換為電壓
使用僅測量電壓輸入的設備測量0-20 mA 信號非常簡單。如果可用的電壓輸入模塊將接受0-10 Vdc信號，但可能不直接接受 0-20ma 信號。
基本上，歐姆定律用于計算電阻值，以便將 0-20ma 信號轉換為電壓。

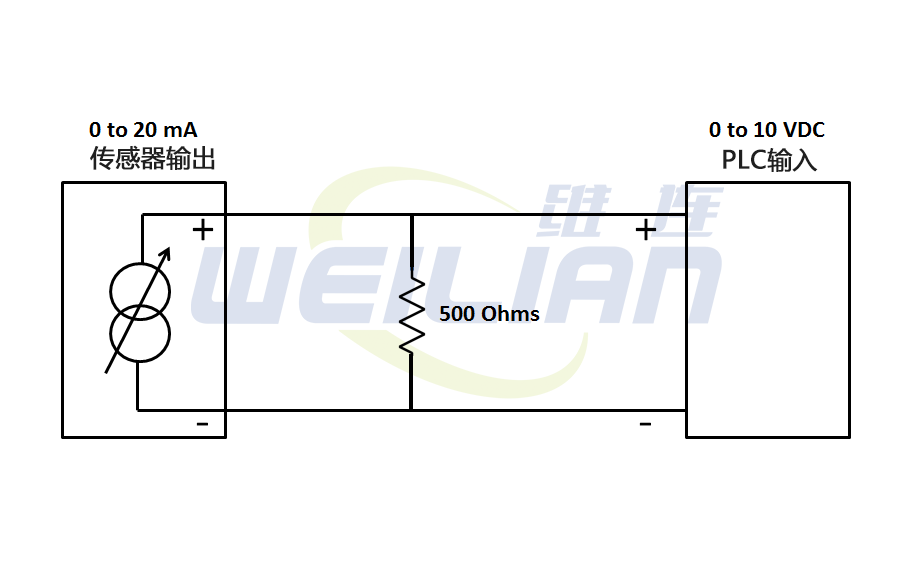

示例：0-20 mA 到 0-10 VDC 的轉換
歐姆定律指出：R = V/I 其中 V 是電壓，I 是電流，R 是電阻
R = 10V/0.020A = 500 歐姆
V = I*R = 0*500 = 0V
V = I*R = 0.020*500 = 10V

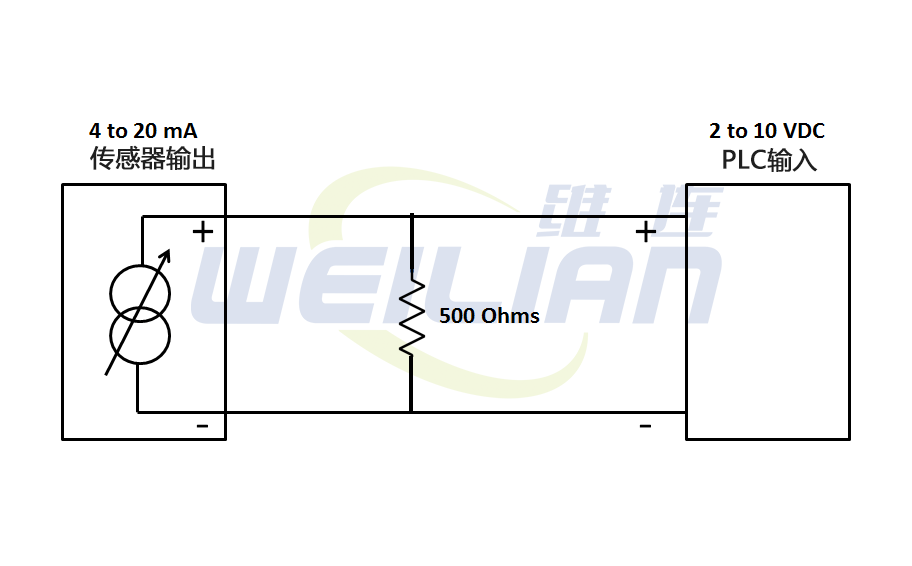

示例：4-20 mA 到 2-10 VDC 的轉換
歐姆定律指出： R = V/I 其中 V 是電壓， I 是電流，R 是電阻
R = 10V/0.020A = 500 歐姆
V = I*R = 0.004*500 = 2V
V = I*R = 0.020*500 = 10V

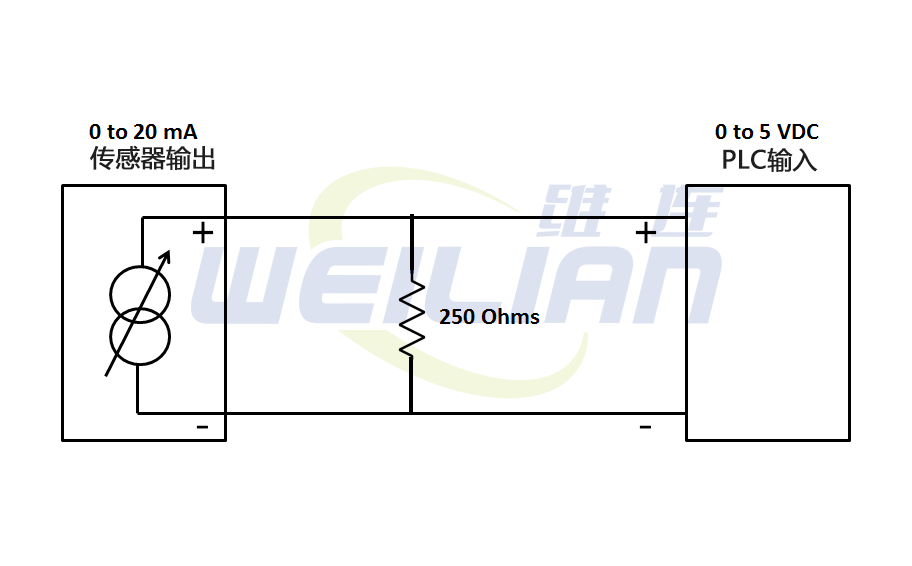

示例：0-20 mA 到 0-5 VDC 的轉換
歐姆定律指出： R = V/I 其中 V 是電壓， I 是電流，R 是電阻
R = 5V/0.020A = 250 歐姆
V = I*R = 0*250 = 0V
VIN = I*R = 0.020*250 = 5V
筆記：-
●為避免損壞，您必須確保外部電流源在所有導體情況下都具有短路保護。
●外部電阻器是一個誤差源，因?yàn)樗蕾囉跍囟群退牟粶?zhǔn)確性。
●為了獲得盡可能精確的測量結果，建議使用公差盡可能小的電阻器。
