Pt100溫度傳感器采用2線3線或4線接線圖
2021-06-29 來源：www.www.jjjthw.com 次
Pt100 溫度的基本結構基于位于組件內測量點的精密電阻器，通過一段電纜連接到測量儀器。該電纜還可能包括其他組件，例如互連、溫度變送器等。然而，在所有情況下，傳感元件和系統中的下一個組件之間都必須存在某種電氣連接。
顯然，當使用 Pt100 RTD 傳感器測量溫度時，我們只對傳感元件的電阻感興趣。然而，添加到測量電路的任何組件，包括所用的電線或電纜，也有其自身的電阻。如果不仔細考慮，這可能會導致測量錯誤。
Pt100、Pt1000和 NTC 是電阻溫度計中zui常用的測量元件。在這里維連來更詳細地考慮連接類型的問題。
電阻溫度計根據溫度改變其電阻。這種物理效應使得用 Pt100 測量過程的溫度成為可能。電阻由電子設備（例如溫度變送器）通過使用恒定電流并測量電壓降來確定。根據歐姆定律 (R = U/I)，在恒定電流 [I] 下，電阻 [R] 和電壓 [U] 彼此成正比。有三種可能的方式將 Pt100 連接到變送器：2 線、3 線或 4 線連接。

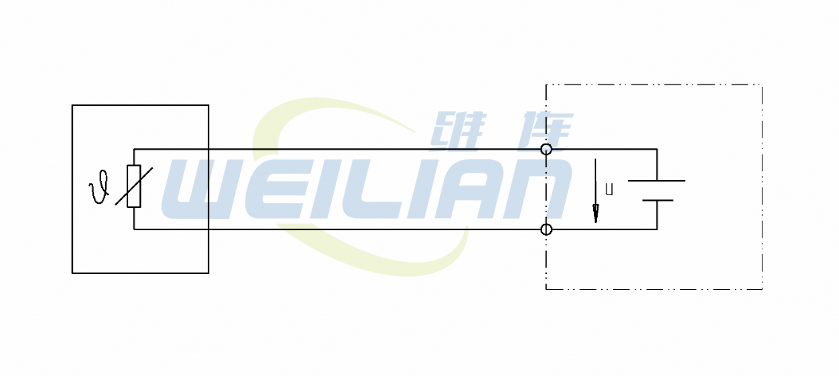

2 線制連接中的 Pt100溫度傳感器
雖然完全可以使用兩線連接來連接 Pt100，但您應該明白，由于引線的電阻，這會引入測量誤差。這是因為測量儀器將測量測量電路的總電阻，而不僅僅是傳感元件本身的總電阻。
如果考慮到每攝氏度溫度變化的電阻變化僅為 0.3851Ω，那么添加電阻僅為 1Ω 的連接線也會導致大約 +2.6°C 的誤差。
話雖如此，經常使用兩線連接，過程參數制造許多具有這種連接類型的傳感器。對于電纜長度非常短的機器制造商，它通常用作成本較低的解決方案。兩線連接適用于以下幾種特殊情況：
●應用對精度要求不高的場合。
●傳感器電纜很短的地方。
●其中誤差是通過測試和應用于測量儀器的偏移量來確定的。
如果您的應用需求不屬于這些，那么有補償引線電阻的標準方法。
如果您的應用需求不屬于這些，那么有補償引線電阻的標準方法。
使用 2 線連接時，電纜的電阻會作為測量誤差添加。對于橫截面為 0.22 mm 2的銅纜，適用以下指導值：0.162 Ω/m → Pt100 為 0.42 °C/m。對于帶有 Pt1000 的版本，電源線的影響（0.04 °C/m）相對于基本電阻小 10 倍。相對于帶有 NTC 測量元件的基本電阻 R25（例如 R25 = 10k），引線電阻變得不那么重要。由于 NTC 的傾斜特性曲線，較高溫度下的影響不成比例地增加。

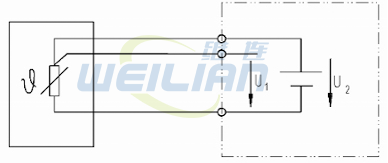

3 線制連接中的 Pt100溫度傳感器
添加第三根導線，連接到測量元件的一側，有助于補償引線電阻。測量電路中使用的三根導線中的每根導線在導體尺寸和長度方面都相同，這一點非常重要。這是因為測量結果是平均的，只有在所有三根導線具有相同電阻的情況下才能提供良好的精度。連接線的zui大長度取決于導體橫截面和評估電子設備（變送器、顯示器、控制器或過程控制系統）的補償選項。
3 線連接規范的工作原理是通過檢測器測量電阻值，并通過連接在檢測器一側的一對電線獲取第二個電阻值。從總和中減去該電阻值就得到隔離測量元件的電阻值。
迄今為止，三線連接是 Pt100 溫度測量中使用的所有接線類型中zui常見的。許多儀器使用這種連接方法，包括溫度變送器、溫度控制器、面板顯示器和數據記錄器，并且在許多情況下，如果使用 2 線系統，將無法正常運行。
如果使用的是4線傳感器，3線儀，你可以簡單地忽略4次 線并懸空。

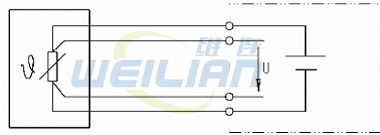

4 線制連接中的 Pt100溫度傳感器
為了獲得zui大的精度，您應該選擇四線 Pt100 RTD 規格。該測量系統是完全補償測量系統中所有引線電阻的唯一方法，即使每根導線具有不同的電阻。
測量系統使用一對導線承載用于測量的激勵電流，第二對導線用于通過測量電壓降來測量傳感檢測器的電阻。
由于 4 線連接方法可以完全補償所有引線電阻，因此我們強烈建議在使用高規格 Pt100（例如 1/5 或 1/10 DIN 公差）時使用這種方法。我們認為，指定具有相關成本的高容差溫度傳感器，然后使用劣質測量系統是一種錯誤的經濟做法。四線連接主要用于實驗室和校準應用以及需要zui高精度的任何地方。
4 線制連接完全消除了連接導線對測量結果的影響，因為連接導線的導線電阻中任何可能的不對稱也得到了補償。
替代措施

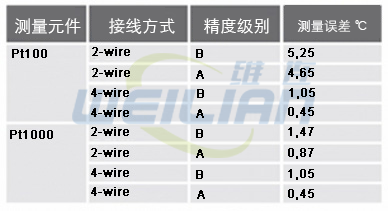

示例：150 °C 時的測量誤差，電纜長度 10 m，導體橫截面 0.22 mm2
顯著降低布線影響的另一種可能性是增加導體橫截面。橫截面為 0.5 mm 2 時，線路電阻僅為 0.036 Ω/m 或 0.1 °C/m。這兩種選擇（3/4 線連接或增加橫截面）都會導致布線成本更高，這可能會帶來問題，尤其是在機器制造等成本敏感的市場中。作為成本和精度之間的折衷方案，對于較短的電纜長度，可以提供 A 類 2 線連接 Pt1000 測量元件。
綜上所述只有在 4 線制連接中使用 Pt100 才能實現zui高的測量精度。
A 類 Pt1000 測量元件在 2 線連接中也提供良好的測量精度，是機器制造中 3 線或 4 線連接的經濟替代方案。
